Heater Core Case: Service and Repair
Removal and Installation

HEATER CORE AND EVAPORATOR CORE HOUSING

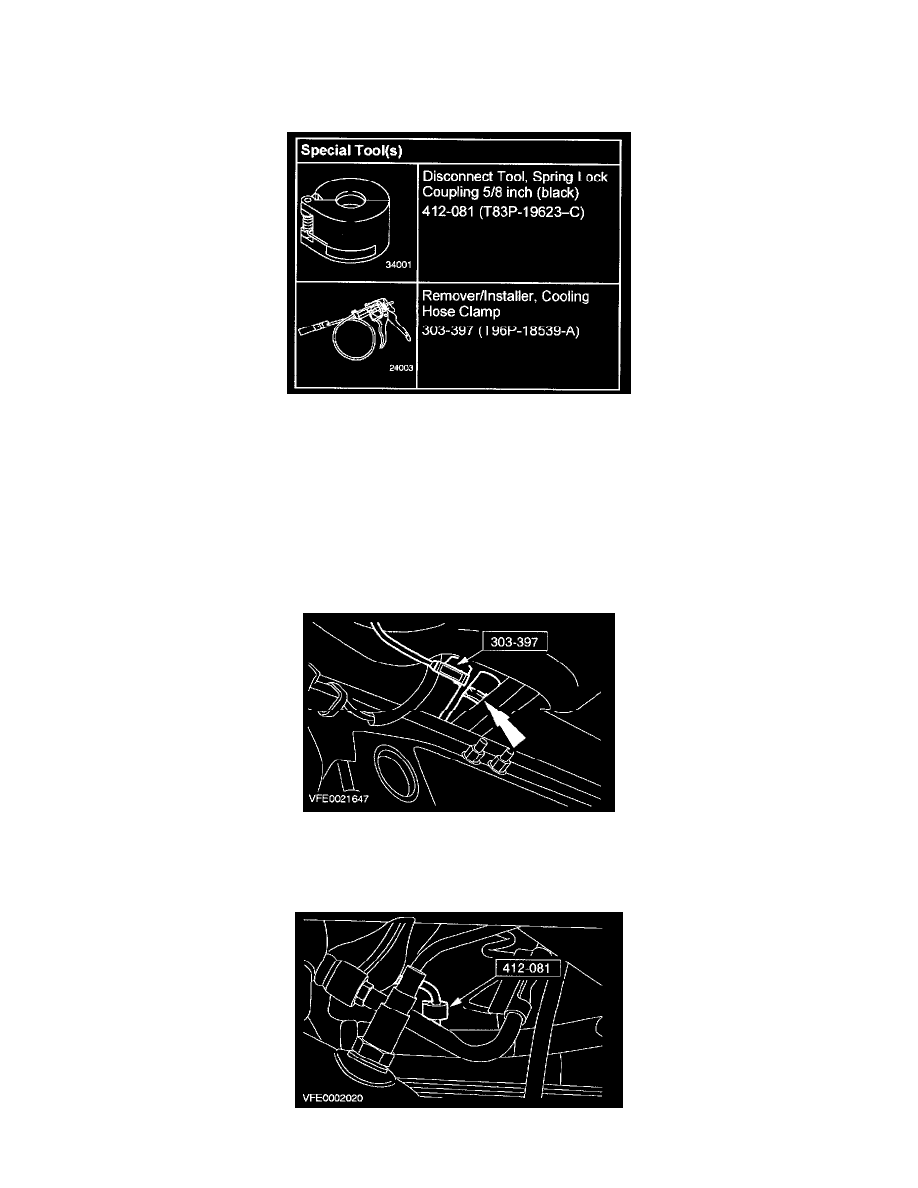

Special Tool(s)

SPECIAL TOOL(S)

REMOVAL

Vehicles with air conditioning

1. Drain the air conditioning system.

All vehicles

2. Drain the cooling system.

3. Using the special tool, disconnect the coolant hoses from the heater core.
4. Lower the vehicle.
5. Remove the instrument panel. For additional information, refer to: Dashboard/Instrument Panel. See: Body and Frame/Interior Moulding /

Trim/Dashboard / Instrument Panel/Service and Repair

6. Using the special tool, disconnect the refrigerant lines from the evaporator-core (pressure pipe shown).
