Expansion Block/Orifice Tube: Service and Repair

EVAPORATOR CORE ORIFICE

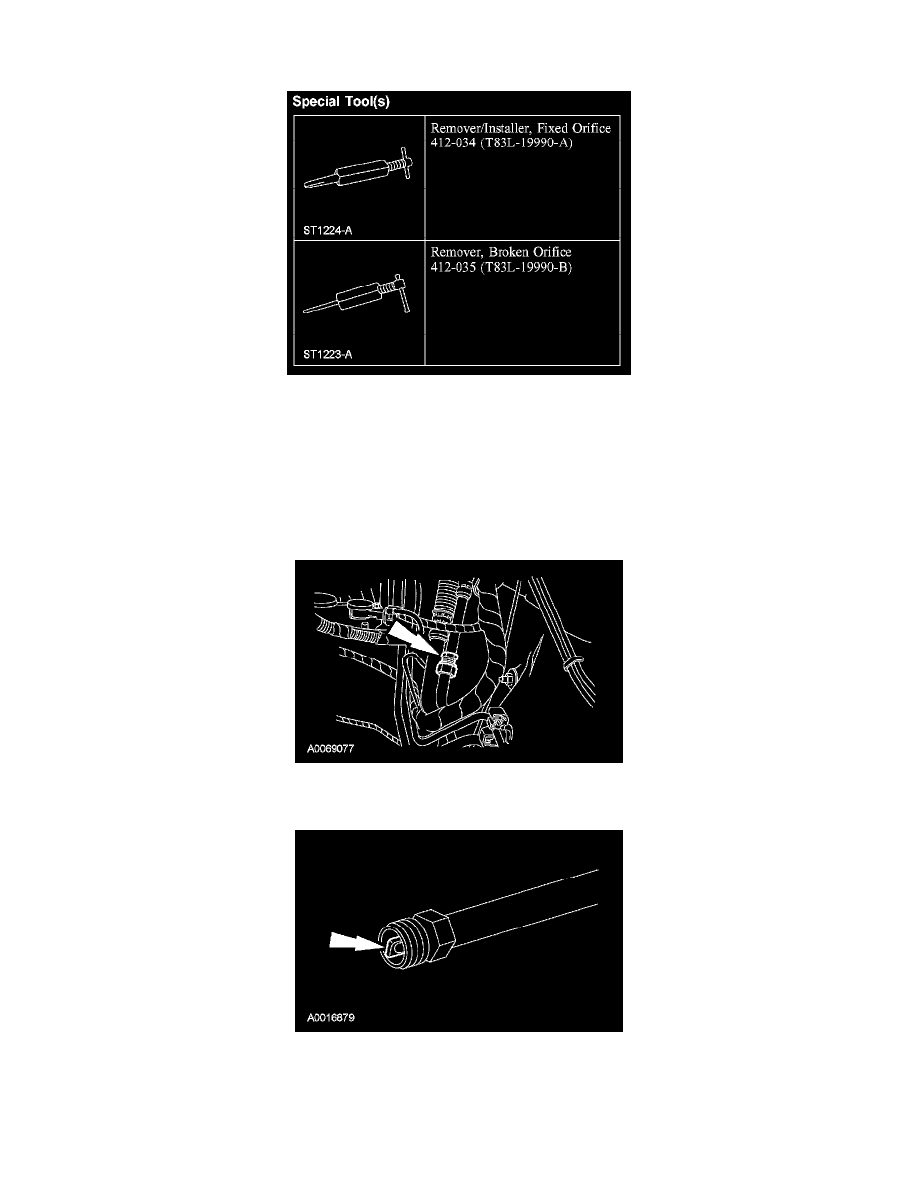

Special Tool(s)

Special Tool(s)

Removal

All vehicles
1. Recover the refrigerant.
2. With the vehicle in NEUTRAL, position it on a hoist.

3. Disconnect the evaporator core orifice connection.

-

Discard the O-ring seal.

4. Inspect the evaporator core orifice for damage.

Vehicles with a serviceable evaporator core orifice
