Valve Spring: Service and Repair
Valve Spring

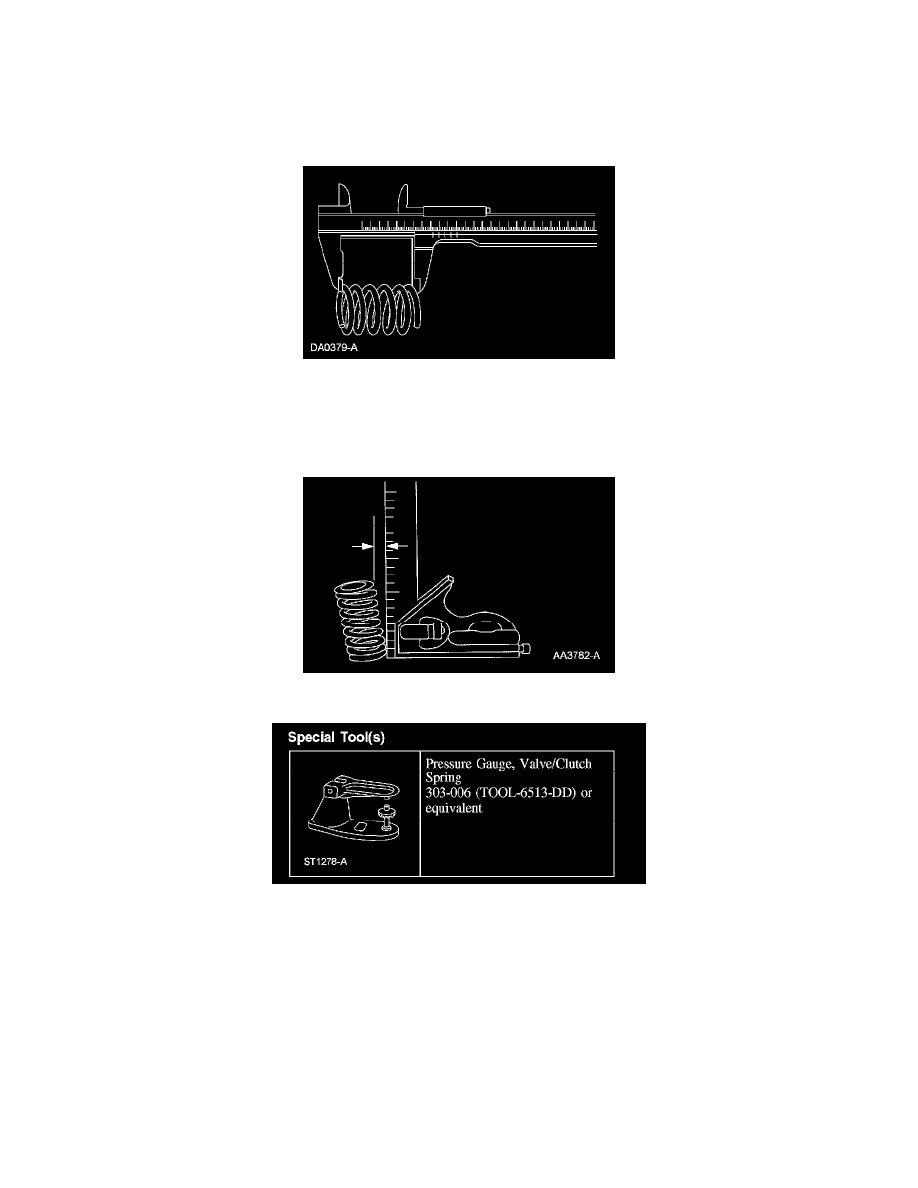

Valve Spring Free Length

1. Measure the free length of each valve spring.

^

For additional information, refer to the specification chart in the appropriate engine information.

^

If out of specification, install new components as necessary.

Valve Spring Squareness

1. Measure the out-of-square on each valve spring.

^

Turn the valve spring and observe the space between the top of the valve spring and the square. Install a new valve spring if out of square.

^

For additional information, refer to the specification chart in the appropriate engine information.

^

If out of specification, install new components as necessary.

Valve Spring Strength

Special Tool(s)

1. Use a Valve/Clutch Spring Pressure Gauge to check the valve spring for correct strength at the specified valve spring length.

^

For additional information, refer to the specification chart in the appropriate engine information.

^

If out of specification, install new components as necessary.
