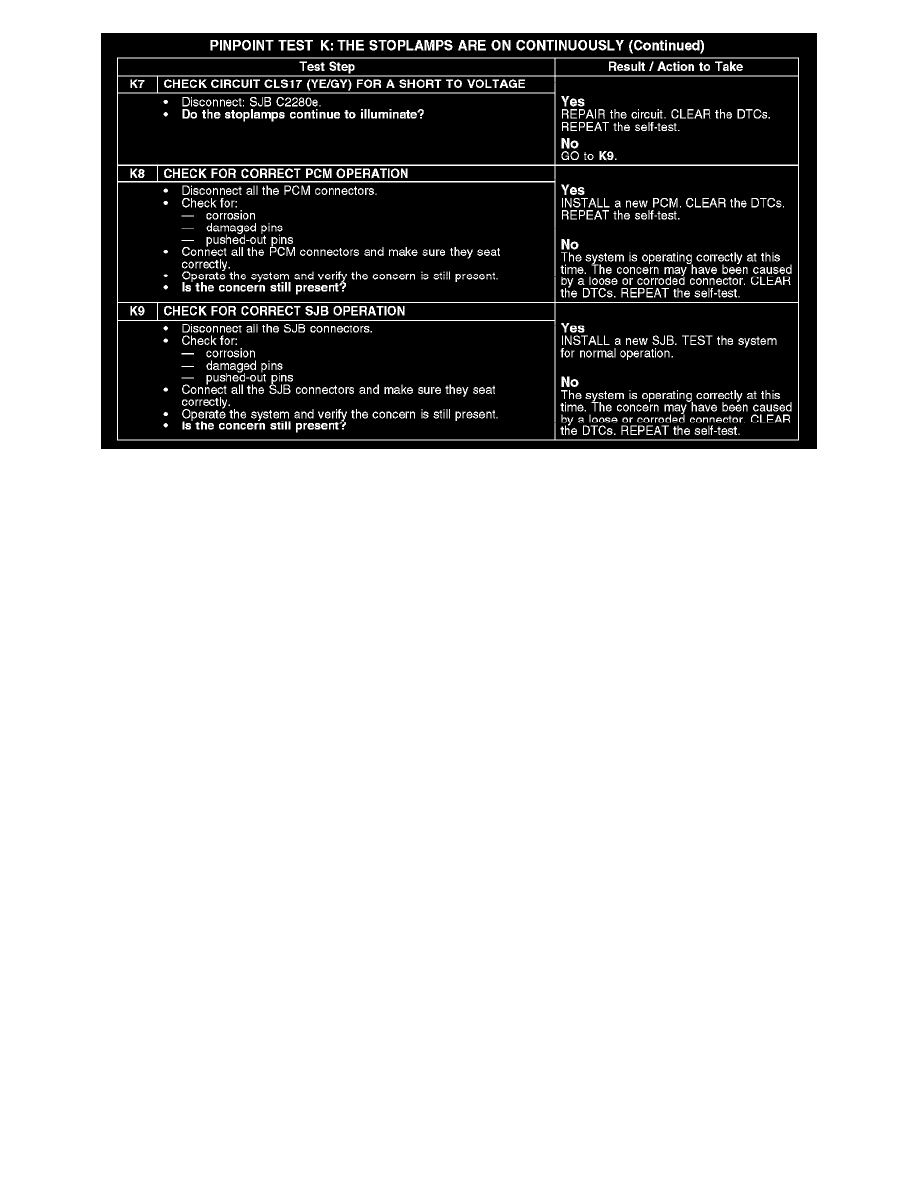

K7-K9

Normal Operation - Fusion

When the brake pedal is applied, the stoplamp switch routes voltage to the smart junction box (SJB) through circuit CCB08 (VT/WH). The voltage is
then routed out of the SJB to the high mounted stoplamp through circuit CLS17 (YE/GY). The SJB also supplies voltage to the LH and RH rear
stoplamps through circuit CLS18 (GY/BN) and circuit CLS19 (VT/OG), respectively.

Normal Operation - Milan, MKZ

When the brake pedal is applied, the stoplamp switch routes voltage to the SJB through circuit CCB08 (VT/WH). The voltage is then routed out of the
SJB to the stoplamps through circuit CLS17 (YE/GY).

The rear lamps contain electronics that modulate the voltage frequency to the LED bulbs.

DTC B1485 - is an on-demand DTC that sets when the SJB detects a short to voltage from the stoplamp switch input circuit.

Possible Causes

-

Circuit CCB08 (VT/WH) short to voltage

-

Circuit CLS17 (YE/GY) short to voltage

-

Circuit CLS18 (GY/BN) short to voltage

-

Circuit CLS19 (VT/OG) short to voltage

-

Stoplamp switch

-

SJB

-

Powertrain control module (PCM)
