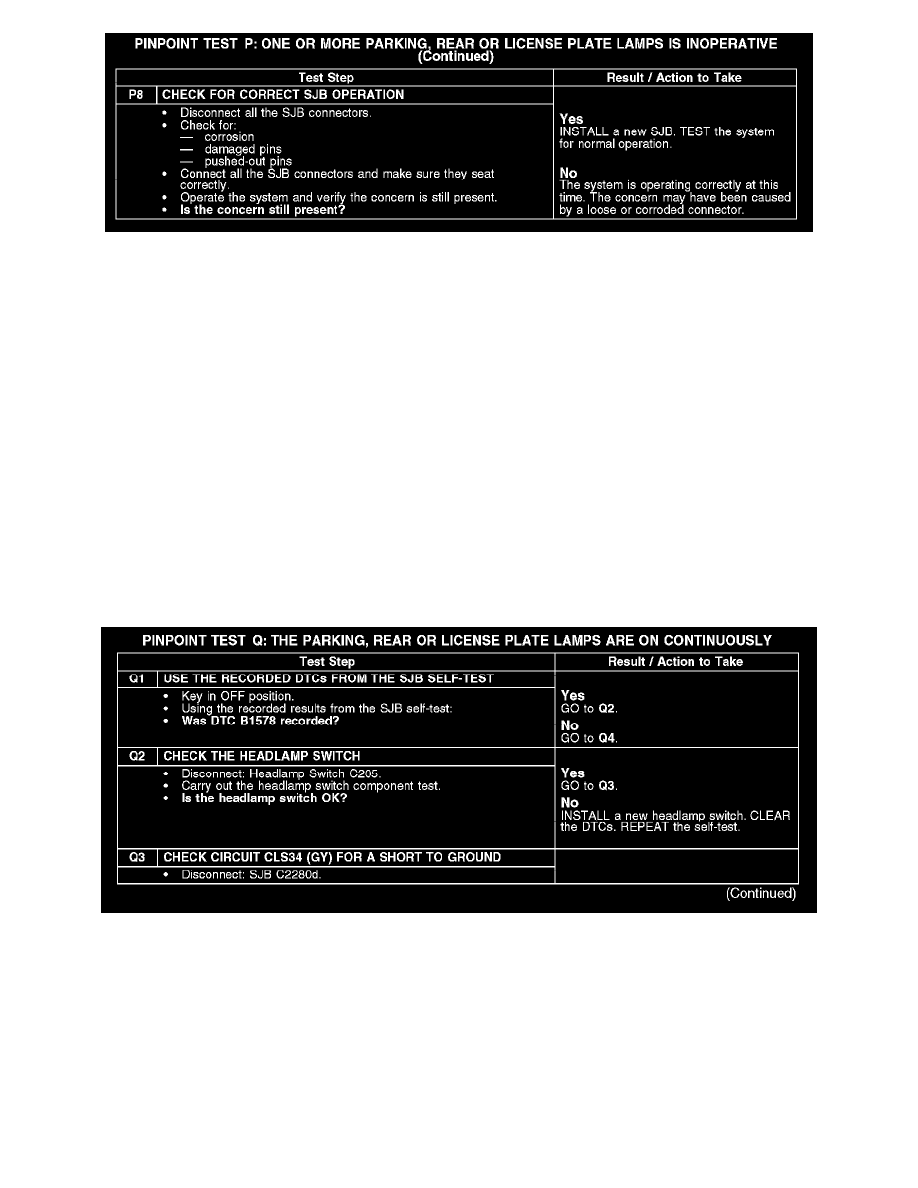

P8

Normal Operation

Voltage is supplied to the smart junction box (SJB) from the battery junction box (BJB) fuse 23 (60A) through circuit SBB23 (WH/RD).

When the headlamp switch is placed in the PARKING LAMPS ON position, the SJB provides a ground for the parking lamp relay coil (internal to the
SJB). When the parking lamp relay is energized, voltage is sent through circuit CBP08 (GY/YE) to the rear and front parking lamps. Ground is
provided to the rear parking and license plate lamps through circuit GD171 (BK/GY). Ground is provided to the front parking and side marker lamps
through circuits GD121 (BK/YE) or GD123 (BK/GY).

Possible Causes

-

Fuse

-

Circuit CBP08 (GY/YE) open

-

Circuit GD121 (BK/YE) open

-

Circuit GD123 (BK/GY) open

-

Circuit SBB23 (WH/RD) open

-

Circuit SBB23 (WH/RD) open

-

Rear lamp assembly

-

SJB

Test Q: The Parking, Rear Or License Plate Lamps Are On Continuously

PINPOINT TEST Q: THE PARKING, REAR OR LICENSE PLATE LAMPS ARE ON CONTINUOUSLY

Q1-Q3
