Torque Converter: Description and Operation
6 Speed - Automatic Transaxle/Transmission

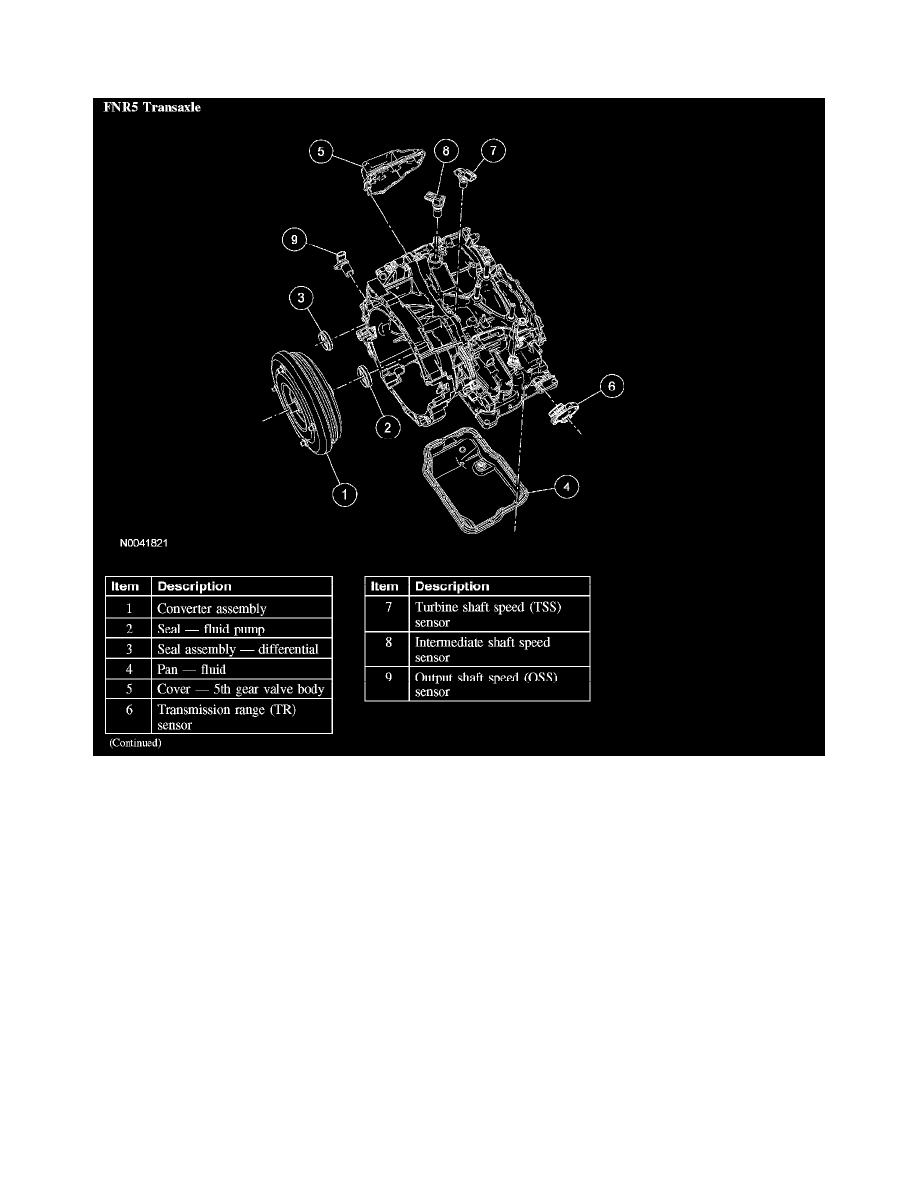

Torque Converter

The torque converter transmits and multiplies torque by means of automatic transmission fluid inside the torque converter. The torque converter is
composed of the following:

-

Converter case

-

Pump impeller assembly

-

Turbine assembly

-

Stator assembly/one-way clutch

-

Lock-up clutch

In addition, the use of the lock-up clutch is intended to improve fuel economy as a direct coupling between the engine and the transmission.

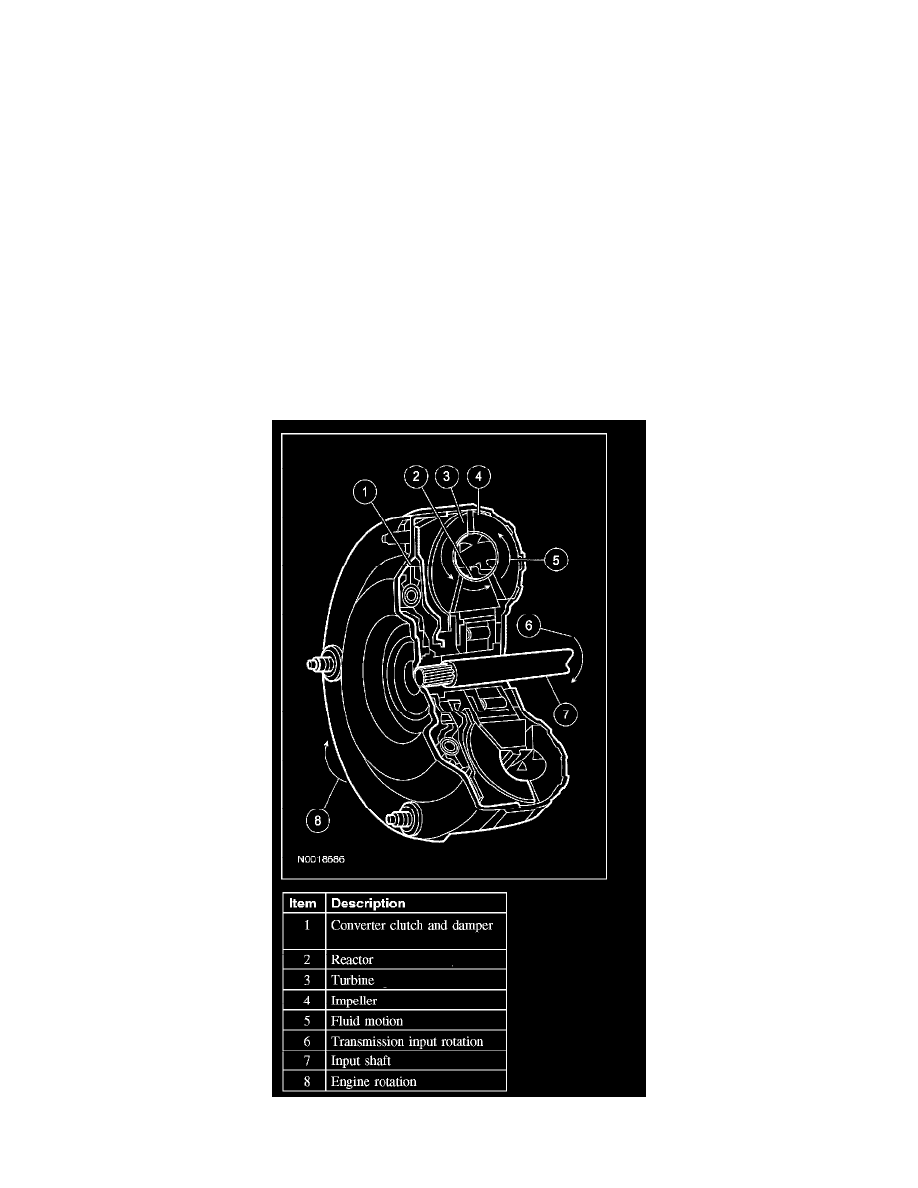

The standard torque converter components operate as follows:

-

Rotation of the converter housing and impeller sets the fluid in motion.

-

The turbine reacts to the fluid motion from the impeller, transferring rotation to the geartrain through the input shaft.

-

The reactor redirects fluid going back into the impeller, providing for torque multiplication.

-

The clutch and damper assembly dampens powertrain torsional vibration and provides a direct mechanical connection for improved efficiency.

-

Power is transmitted from the torque converter to the planetary gearsets and other components through the input shaft.
