Pinion Gear: Adjustments
Depth Gauge Check

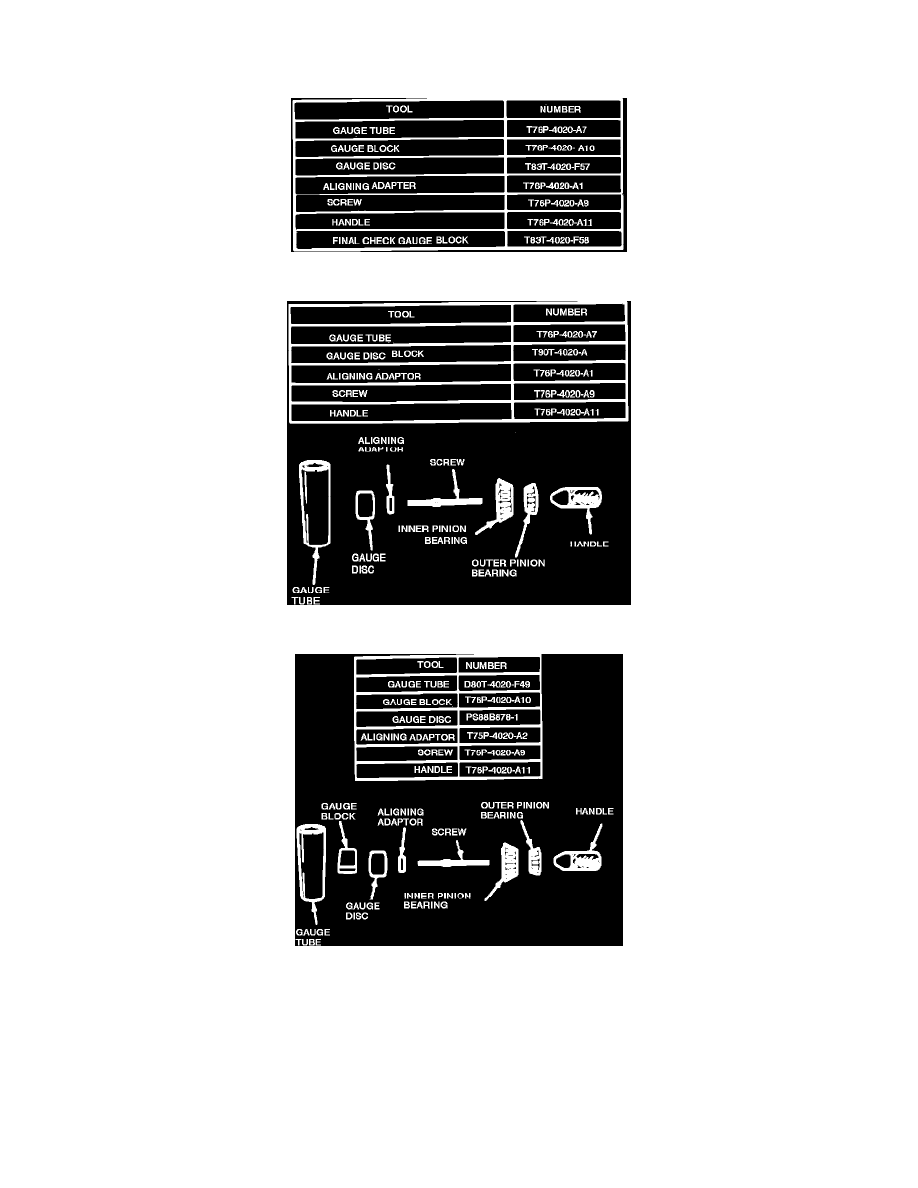

Fig. 9 Depth Gauge Tool Selection

Fig. 10 Depth Gauge Tool Selection

Fig. 11 Depth Gauge Tool Selection

1.

Refer to Figs. 9 through 11 for correct tool for particular axle assemblies. If any gauge surfaces become nicked, high spots must be removed
with a medium India oilstone to ensure no erroneous readings are obtained.

2.

Install oil baffle into inner bearing cup bore in carrier.
