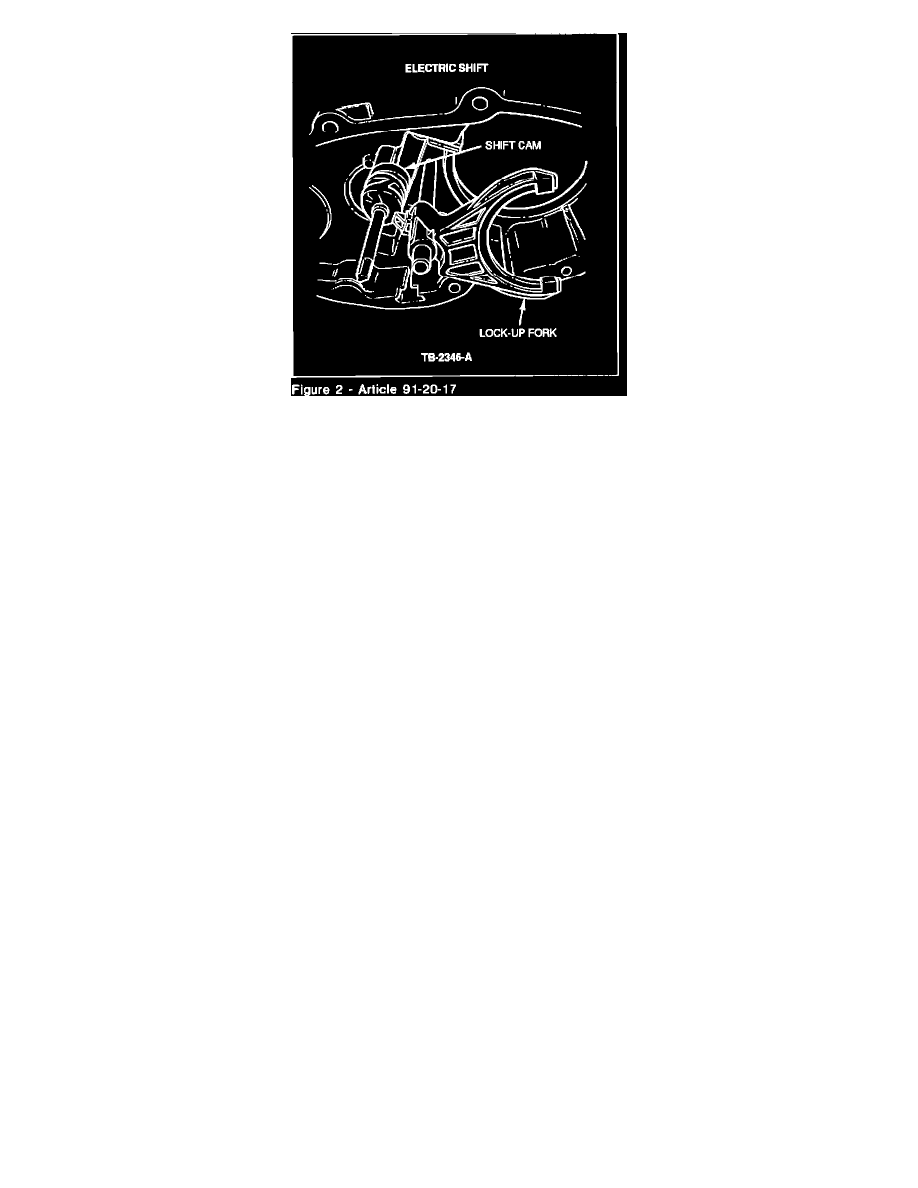

Figure 2

NOTE: WHEN INSTALLING THE 7289 LOCK-UP FORK, MAKE SURE THAT THE 7235 LOCK-UP FORK ROLLER BUSHING IS

POSITIONED ON THE TOP OR END SURFACE OF THE 7F063 SHIFT CAM AND NOT INTO AN INSIDE CAM TRACK, FIGURES 1
AND 2.

Reinstall the transfer case in the vehicle and check for shift function including engagement and disengagement.

PART NUMBER

PART NAME

CLASS

F1TZ-7219-A

Return Spring

B

EGTZ-7D126-A

Sleeve Spring

B

F1TZ-7289-D

Lock-Up Fork

B

OTHER APPLICABLE ARTICLES: 91-15-10
WARRANTY STATUS: Eligible Under Basic Warranty

Coverage, Powertrain
Warranty Coverage

OPERATION DESCRIPTION

TIME

912017A

Perform Initial Checks

0.5 Hr.

912017B

Perform Concern

0.5 Hr.

Verification Checks

912017C

Remove And Install Transfer

2.8 Hr.

Case, Separate Case
Halves And Install Revised
Components

DEALER CODING

BASIC PART NO.

CONDITION CODE

T7A195

41

OASIS CODES:

508000
