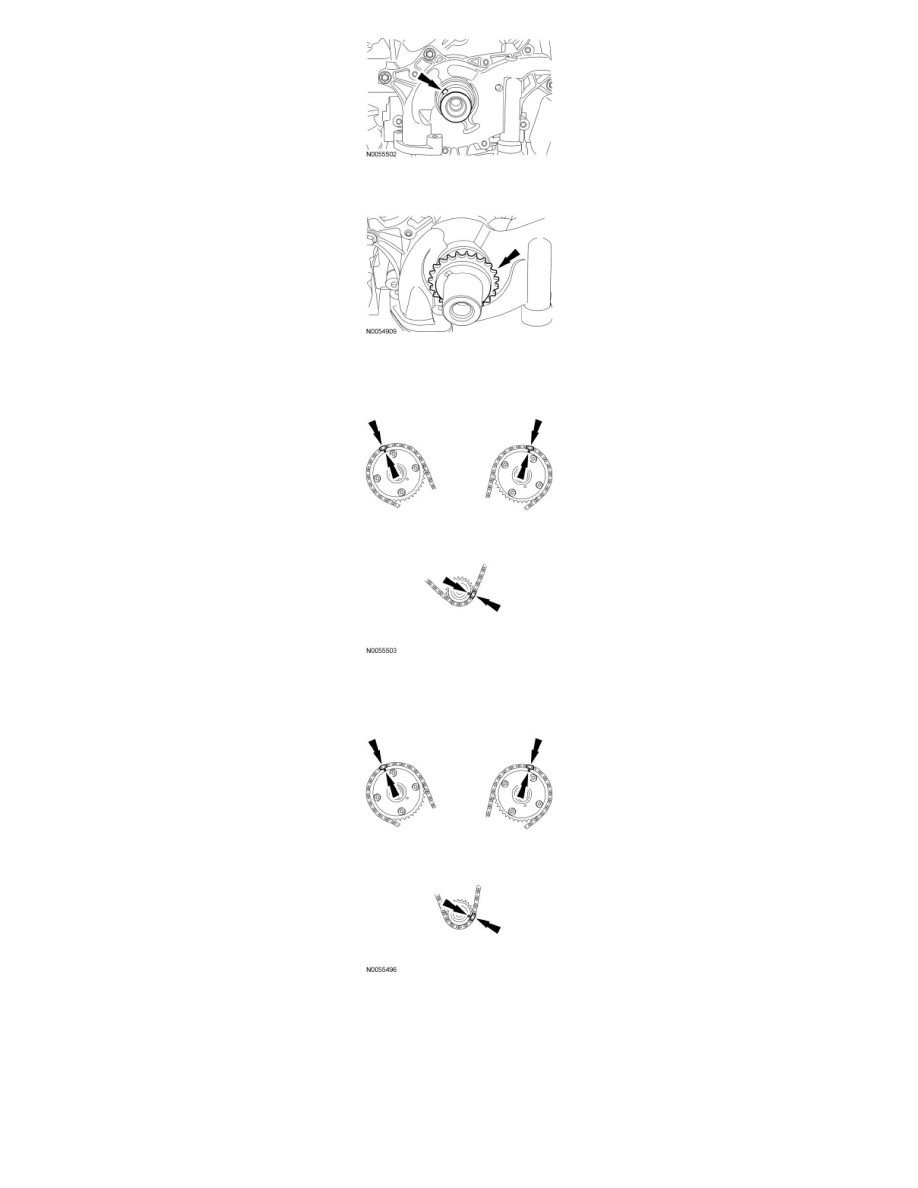

Timing Chain: Diagrams

NOTE: Use a camshaft sprocket bolt to turn the camshafts.

Rotate the RH camshafts to the Top Dead Center (TDC) position and install the Camshaft Holding Tool on the flats of the camshafts.

Assemble the RH Variable Camshaft Timing (VCT) assembly, the RH exhaust camshaft sprocket and the RH secondary timing chain.
- Align the colored links with the timing marks.

Position the RH secondary timing assembly onto the camshafts.

NOTE: Use a camshaft sprocket bolt to turn the camshafts.

Rotate the LH camshafts to the TDC position and install the Camshaft Holding Tool on the flats of the camshafts.

Assemble the LH VCT assembly, the LH exhaust camshaft sprocket and the LH secondary timing chain.
- Align the colored links with the timing marks.

Rotate the crankshaft clockwise 60 degrees to the TDC position (crankshaft dowel pin at 11 o'clock).
