Air Bag: Description and Operation

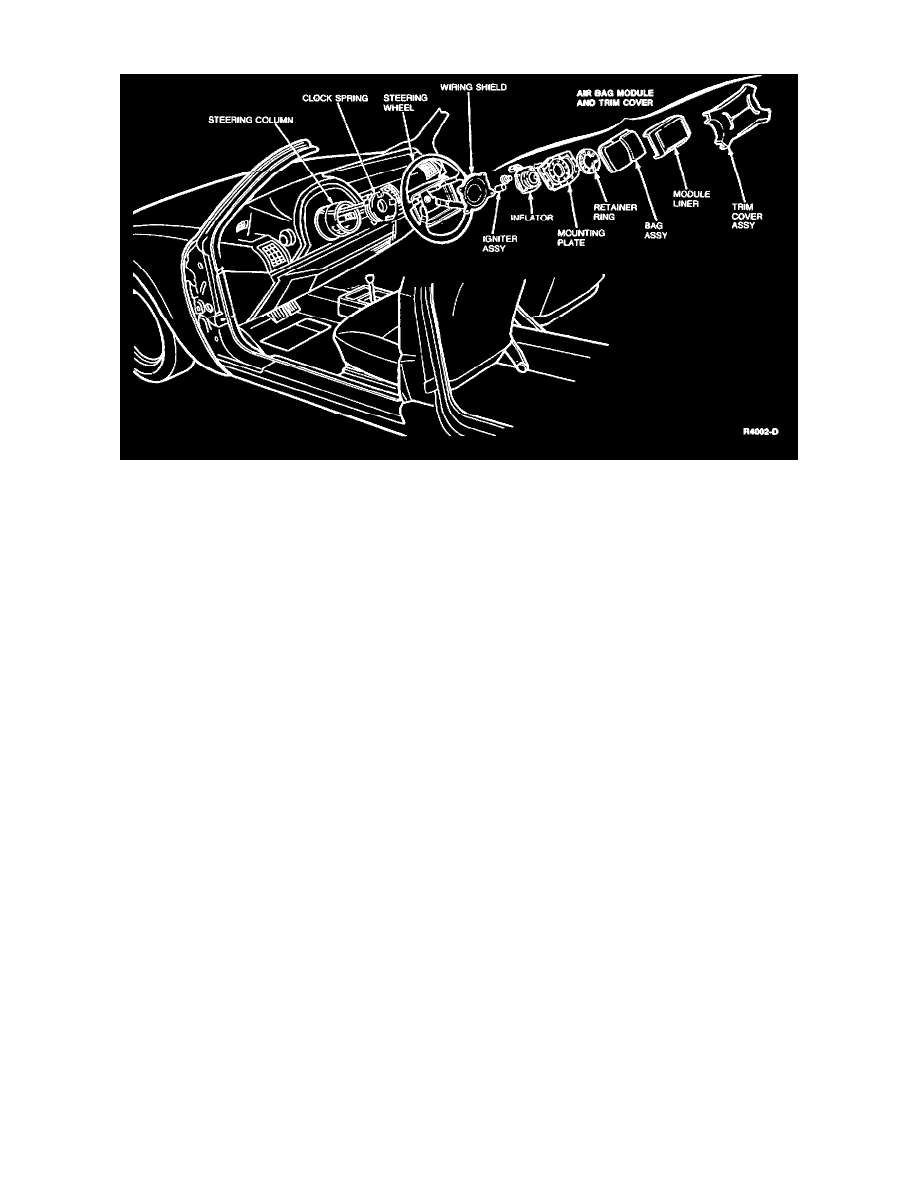

Driver Air Bag

The driver air bag is mounted in the center of the steering wheel. The module consists of:

-

Inflator.

-

Mounting plate and retainer ring.

-

Bag assembly.

-

Liner and steering wheel trim cover.

NOTE:  The driver air bag module is serviced as a complete assembly.

Inflator

The inflator assembly is not a serviceable item. When the sensors close, signalling a crash, battery power flows to the air bag inflator. Inside the inflator,
an igniter converts the electrical signal to thermal (heat) energy, causing the ignition of the inflator gas generant. This ignition reaction combusts the
sodium azide/copper oxide gas generant in the inflator, producing nitrogen gas, which inflates the air bag.

Air Bag

The air bag is constructed of neoprene coated nylon, is 673 mm (26.5 inches) in diameter and fills to a volume of about 2.1 cubic feet in approximately
40 milliseconds. It is not a serviceable item.

Mounting Plate and Retainer Ring

The mounting plate and retainer ring attach and seal the bag assembly to the inflator. The mounting bracket is also used to attach the trim cover and to
mount the entire module to the wheel. These items are components of the air bag module and cannot be serviced.

Liner and Steering Wheel Trim Cover

The liner is an injection moulded plastic component which encases the air bag assembly and provides support for the steering wheel trim cover assembly.
When the air bag is activated, tear seams moulded into the liner and steering wheel trim cover separate to allow inflation of the bag assembly. The liner
is a component of the air bag module and is not serviceable.

The steering wheel has a stepped, four spoke design to accommodate the air bag module assembly.
