Impact Sensor: Service and Repair
Right Front

Removal

WARNING: THE ELECTRICAL CIRCUIT NECESSARY FOR SYSTEM DEPLOYMENT IS POWERED DIRECTLY FROM THE
BATTERY. TO AVOID ACCIDENTAL DEPLOYMENT AND POSSIBLE PERSONAL INJURY, THE BATTERY GROUND CABLE MUST
BE DISCONNECTED PRIOR TO SERVICING OR REPLACING ANY SYSTEM COMPONENTS.

1. Disconnect battery ground cable.
2. Remove inner fender splash shield.
3. Remove locator on connector from sheet metal.
4. Disconnect RH front sensor electrical connector.

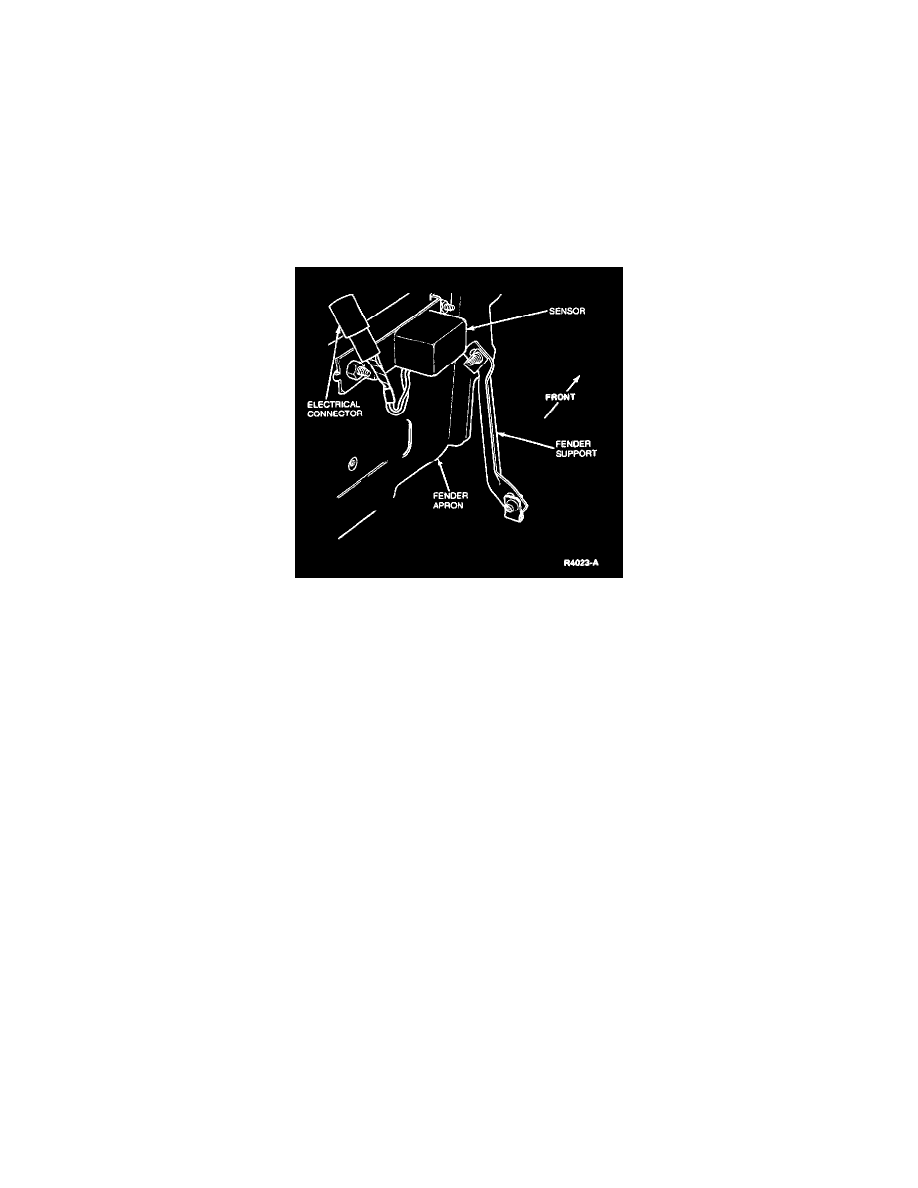

5. Remove two screws attaching RH front sensor to RH hand fender apron and remove sensor.

Installation

1. Position RH front sensor and wire lead in vehicle and secure sensor to RH fender apron with two screws. Tighten screws to 9-14 Nm (7-10 lb-ft).
2. Connect RH front sensor wire lead connector to wiring assembly connector.
3. Install locator on connector into hole in sheet metal.
4. Install inner fender splash shield.
5. Connect battery ground cable.
6. Verify air bag indicator lamp.
