Fuel Door Lock Cylinder: Service and Repair

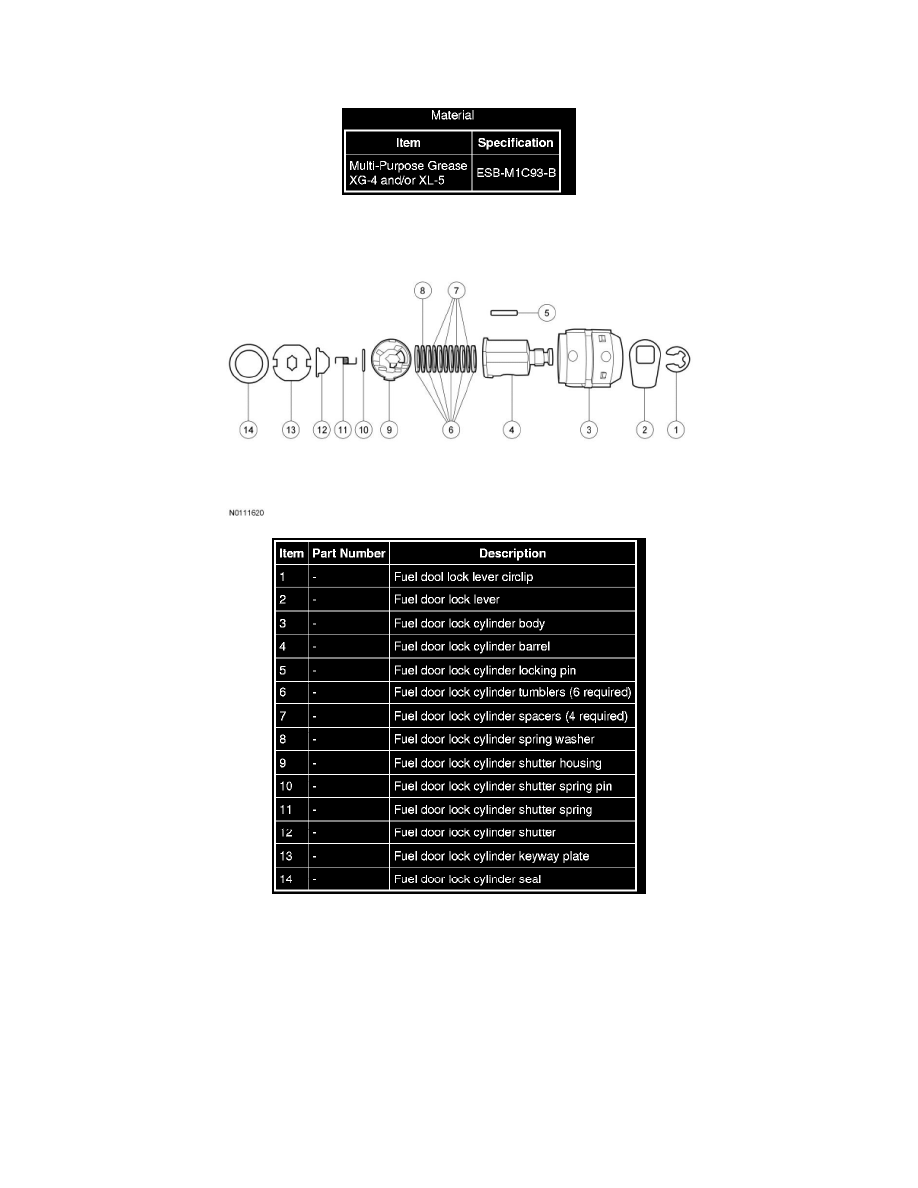

Fuel Door Lock Cylinder

Assembly

NOTE:  This lock cylinder cannot be disassembled. This procedure is for assembly only.

1. NOTE: The tumblers required can be determined from the vehicle keycode. If necessary, the factory keycode can be obtained from authorized

dealership personnel.

Select the required tumblers according to the key cut depths for each position from A through F according to the following rules:

-

3 "D" tumblers have to be used.

-

"D" tumblers cannot be used in position A or F.

-

At least one "4" tumbler has to be used.
