Timing Belt: Specifications (page 2 of 3)

Timing Belt: Service and Repair

REMOVAL

1.

Remove engine as described under ENGINE.

2.

Remove accessory drive belts, then the engine mounting bracket from front cover.

3.

Rotate crankshaft to position No. 4 piston at TDC of compression stroke.

4.

Remove starter motor, then install flywheel holder tool No. J-35271 or equivalent.

5.

Remove crankshaft bolt, then the boss and crank pulley.

6.

Remove front cover, then loosen tension pulley fixing bolt.

7.

Loosen timing belt tension using a hex wrench in the tension pulley hole.

8.

Remove timing belt.

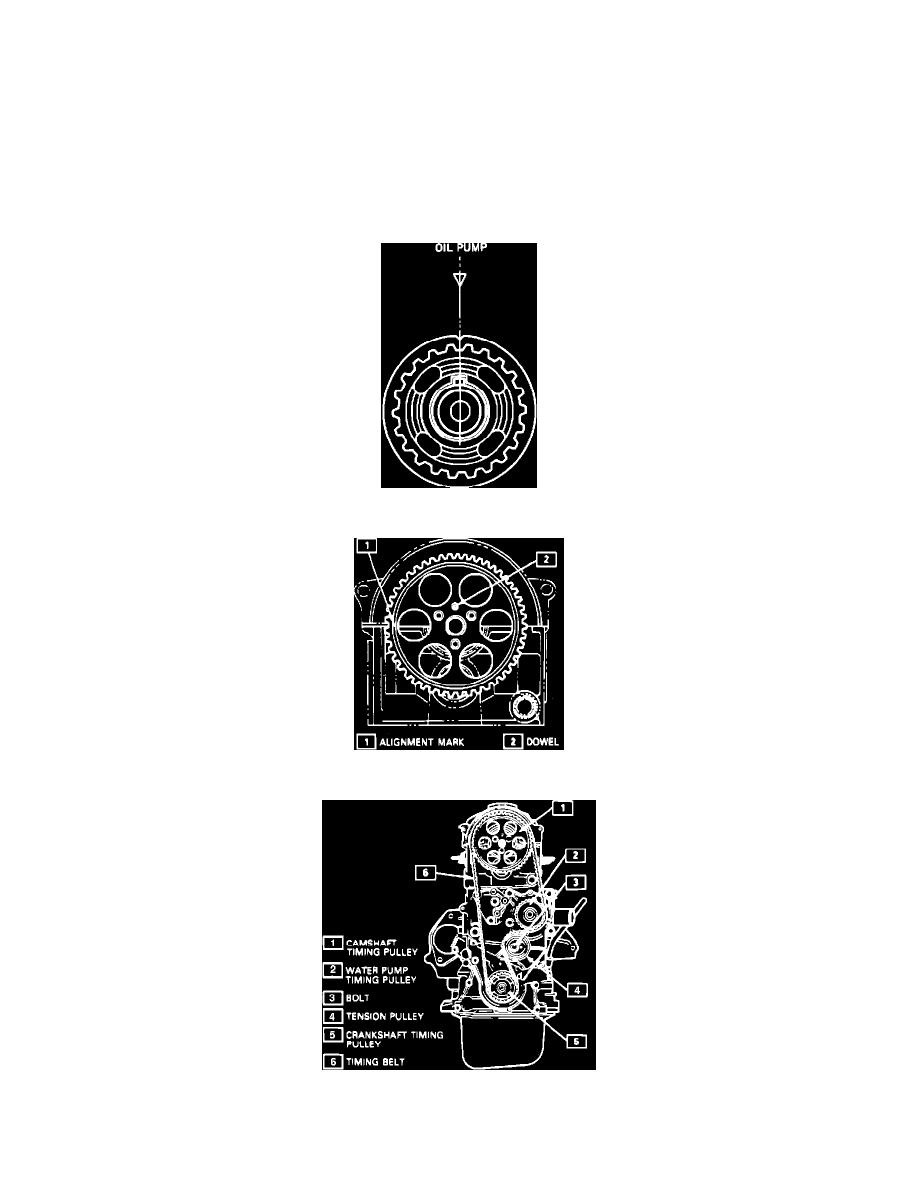

Fig. 10  Crankshaft Pulley Alignment

Fig. 11  Camshaft Pulley Alignment

Fig. 12  Timing Belt Installation

INSTALLATION
