Alignment: Specifications (page 3 of 4)

2. If out of specification, check for bent or damaged suspension components.

Front Toe Inspection/Adjustment

Use commercially available computerized four wheel alignment equipment to measure wheel alignment (caster, camber, toe, and turning angle).
Follow the equipment manufacturer's instructions.

1. Center the steering wheel spokes.
2. Check the toe with the wheels pointed straight ahead.

Front toe-in: 0±2 mm (0±1/16 in.)

-

If no adjustment is required, remove the alignment equipment.

-

If adjustment is required, go to step 3.

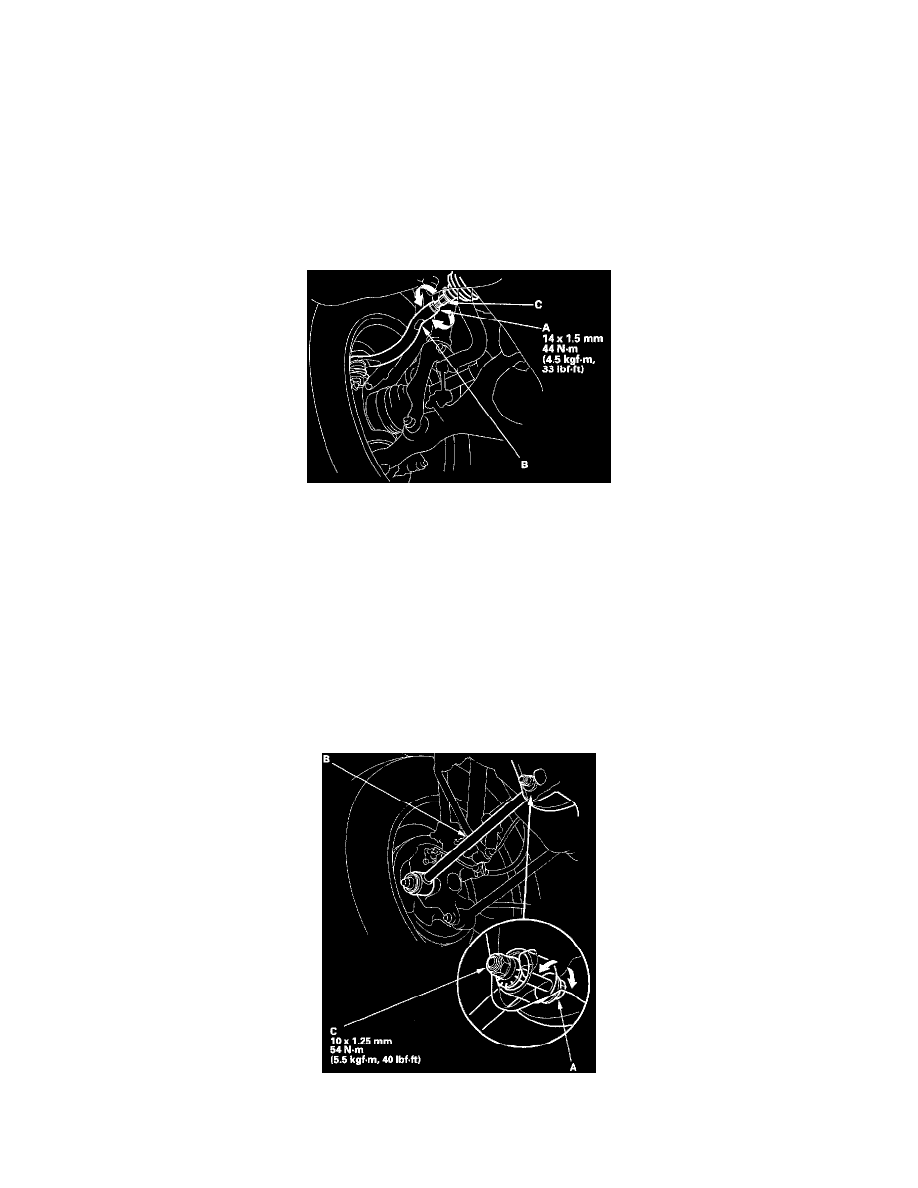

3. Loosen the tie-rod locknuts (A) while holding the flat surface sections (B) of the tie-rod end with a wrench, and turn both rack ends (C) until the

front toe is within specifications.

4. After adjusting, tighten the tie-rod locknuts. Reposition the rack-rod boot if it is twisted or displaced.

Rear Toe Inspection/Adjustment

Use commercially available computerized four wheel alignment equipment to measure wheel alignment (caster, camber, toe, and turning angle).
Follow the equipment manufacturer's instructions.

1. Release the parking brake to avoid an incorrect measurement.
2. Check the toe.

Rear toe-in: 2 ±2 mm (1/16 ±1/16 in.)

-

If no adjustment is required, remove the alignment equipment.

-

If adjustment is required, go to step 3.

3. Hold the adjusting bolt (A) on the rear control arm (B), and loosen the self-locking nut (C).
4. Replace the self-locking nut with a new one, and lightly tighten it.
