Civic HX Coupe L4-1590cc 1.6L SOHC (VTEC-E) MFI (1997)
_mfi/Page-478001.png)
Camshaft: Specifications
TIGHTENING SPECIFICATIONS

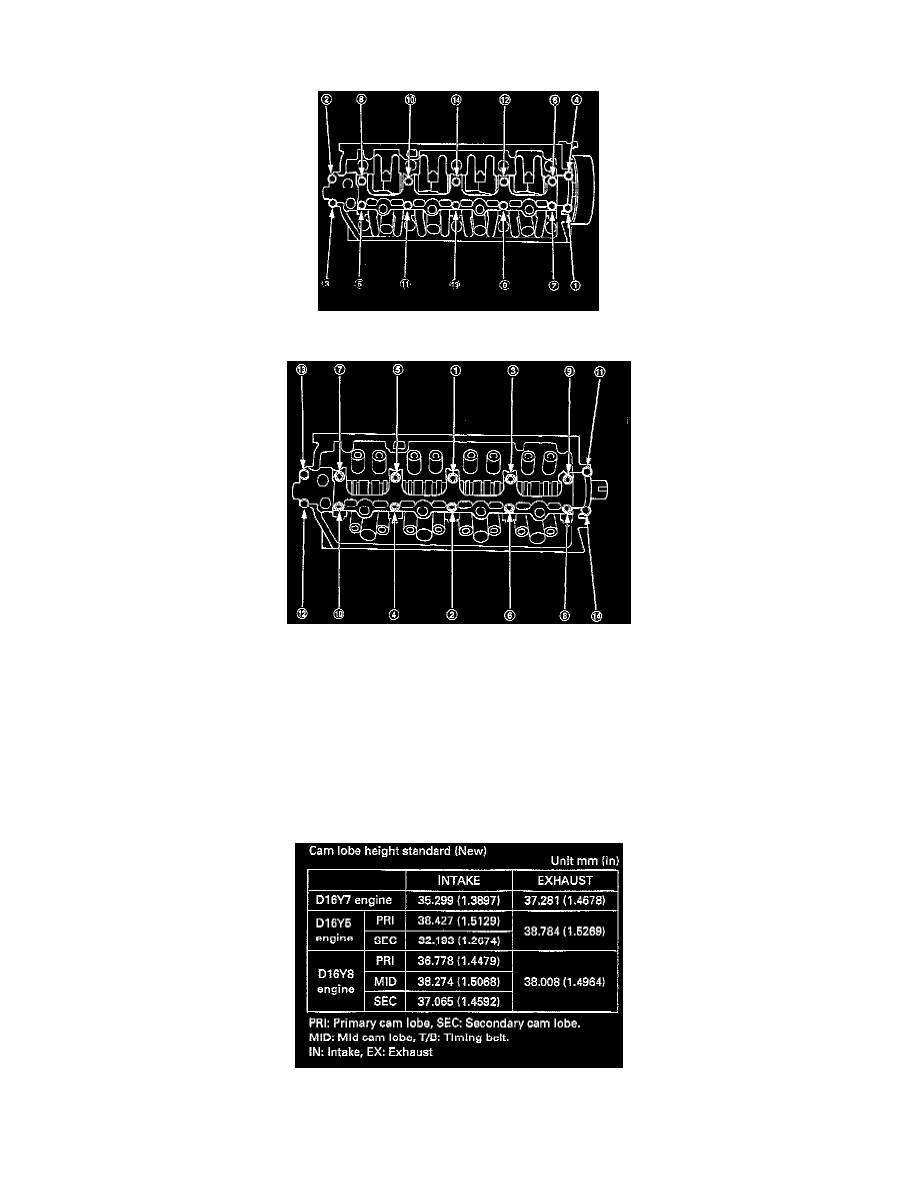

Holder Loosening Sequence
Holder Tightening Sequence
Tighten The 8 mm Bolts To 20 Nm (14 ft. lbs.)
Tighten The 6 mm Bolts To 12 Nm (9 ft. lbs.) [1]
DIMENSIONS
End Play
Standard: 0.05-0.15 mm (0.002-0.006 inch)
Service Limit: 0.5 mm (0.02 inch)
Oil Clearance
Standard: 0.050-0.089 mm (0.002-0.004 inch)
Service Limit: 0.15 mm (0.006 inch)
Cam Lobe Height
