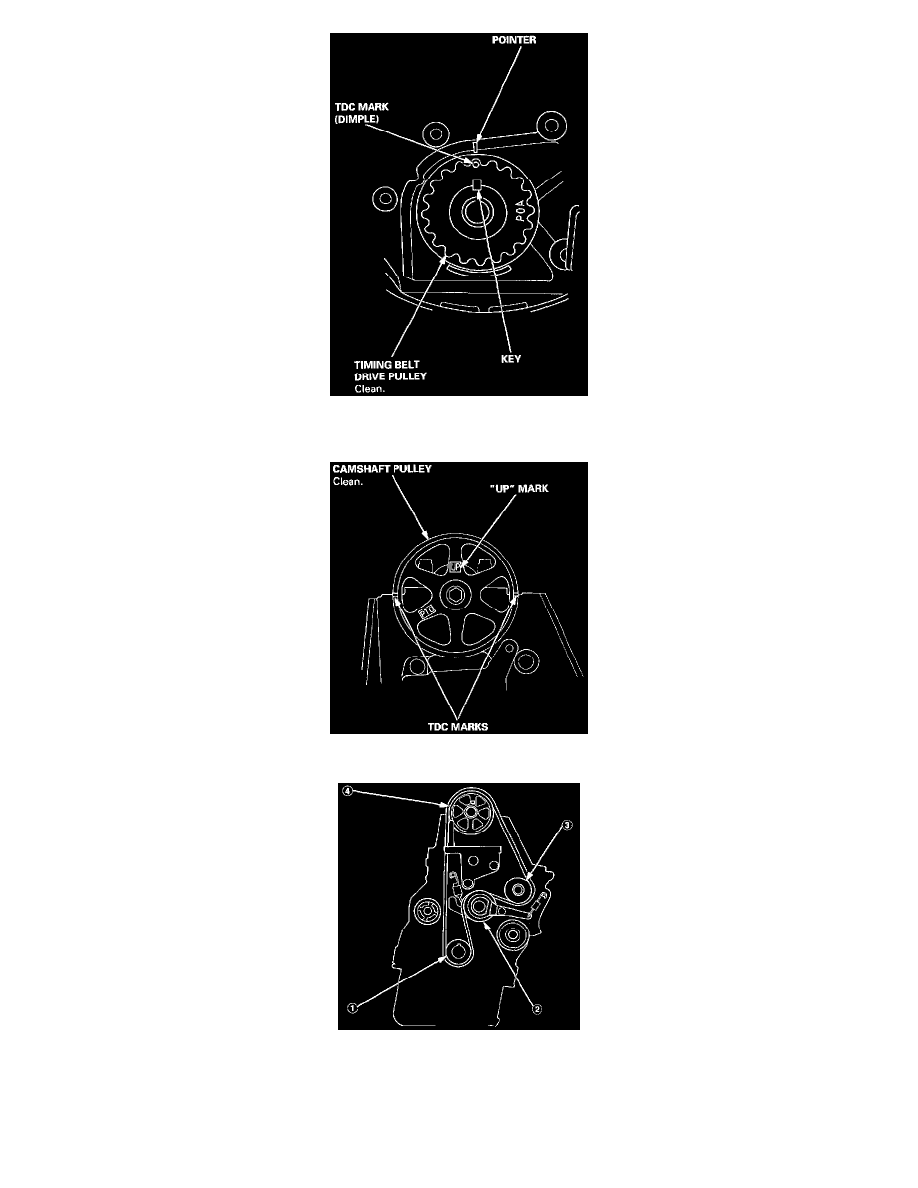

2. Set the timing belt drive pulley so that the No.1 piston is at top dead center (TDC). Align the dimple on the tooth of the timing belt drive pulley

with the pointer on the oil pump.

3. Set the camshaft pulley so that the No.1 piston is at TDC. Align the TDC mark on the camshaft pulley with the cylinder head upper surface.

4. Install the timing belt tightly in the sequence shown.

(1) Timing belt drive pulley (crankshaft) -> (2) Adjusting pulley -> (3) Water pump pulley -> (4) Camshaft pulley.

NOTE: Make sure the timing belt drive pulley and camshaft pulley are at TDC.
