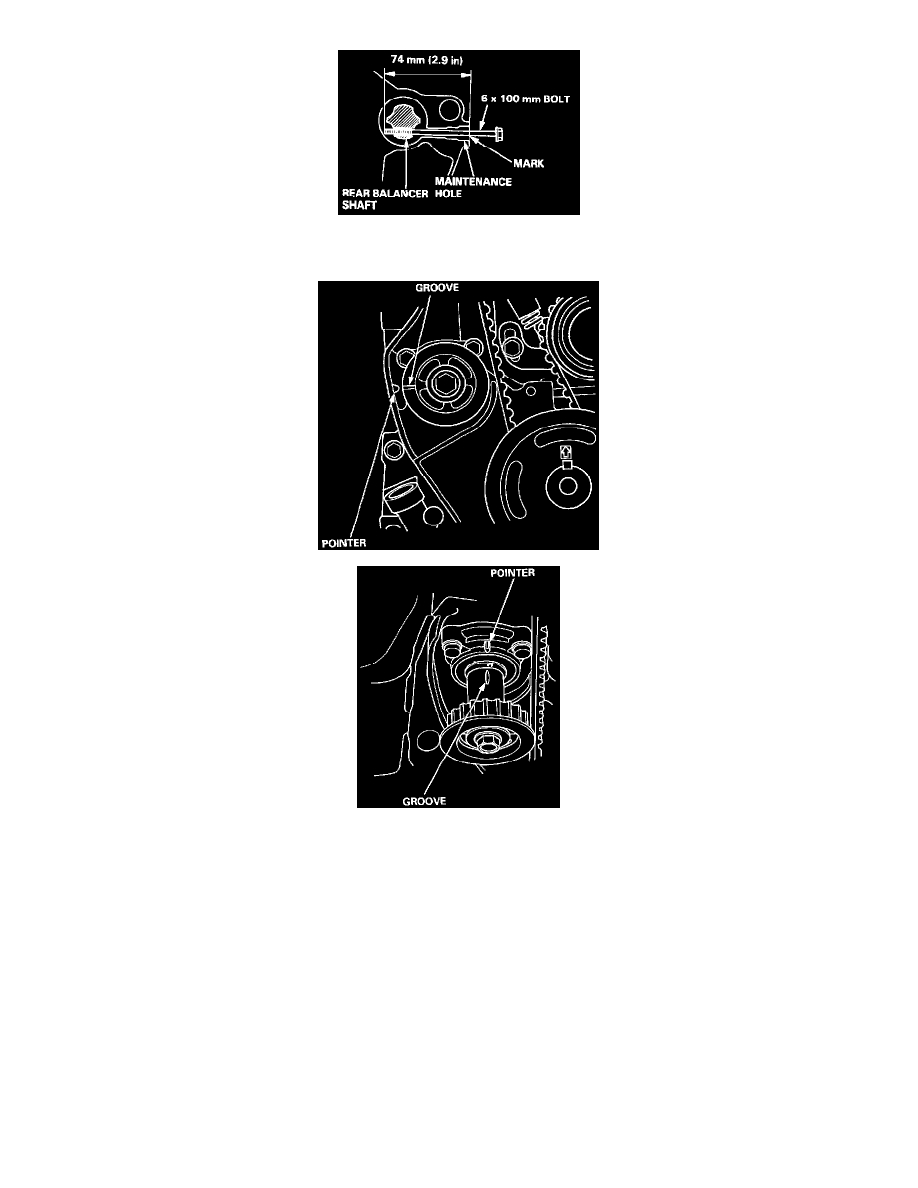

Scribe a line 74 mm (2.9 in) from the end of the bolt.
Insert the bolt into the maintenance hole to the scribed line.

18. Align the groove on the front balancer shaft pulley with the pointer on the oil pump housing as shown.
19. Install the timing balancer belt. Loosen the adjusting nut 2/3 - 1 turn to tension the timing balancer belt.
20. Remove the 6 x 100 mm bolt from the rear balancer shaft, then install the 12 mm sealing bolt.
21. Install the crankshaft pulley, then tighten the pulley bolt.
22. Turn the crankshaft pulley about one turn counter- clockwise, then tighten the adjusting nut.
23. Remove the 6 x 1.0 mm bolt from the timing belt adjuster arm.
24. Remove the crankshaft pulley, then install the lower cover.
25. Install the rubber seal around the adjusting nut.

NOTE: Do not loosen the adjusting nut.

26. Install the crankshaft pulley, then tighten the pulley bolt.
27. After installation, adjust the tension of each belt.
28. Enter the anti-theft code for the radio, then enter the customer's radio station presets.
