Cruise Control Servo Cable: Adjustments

Cruise Control Servo Cable: Adjustments

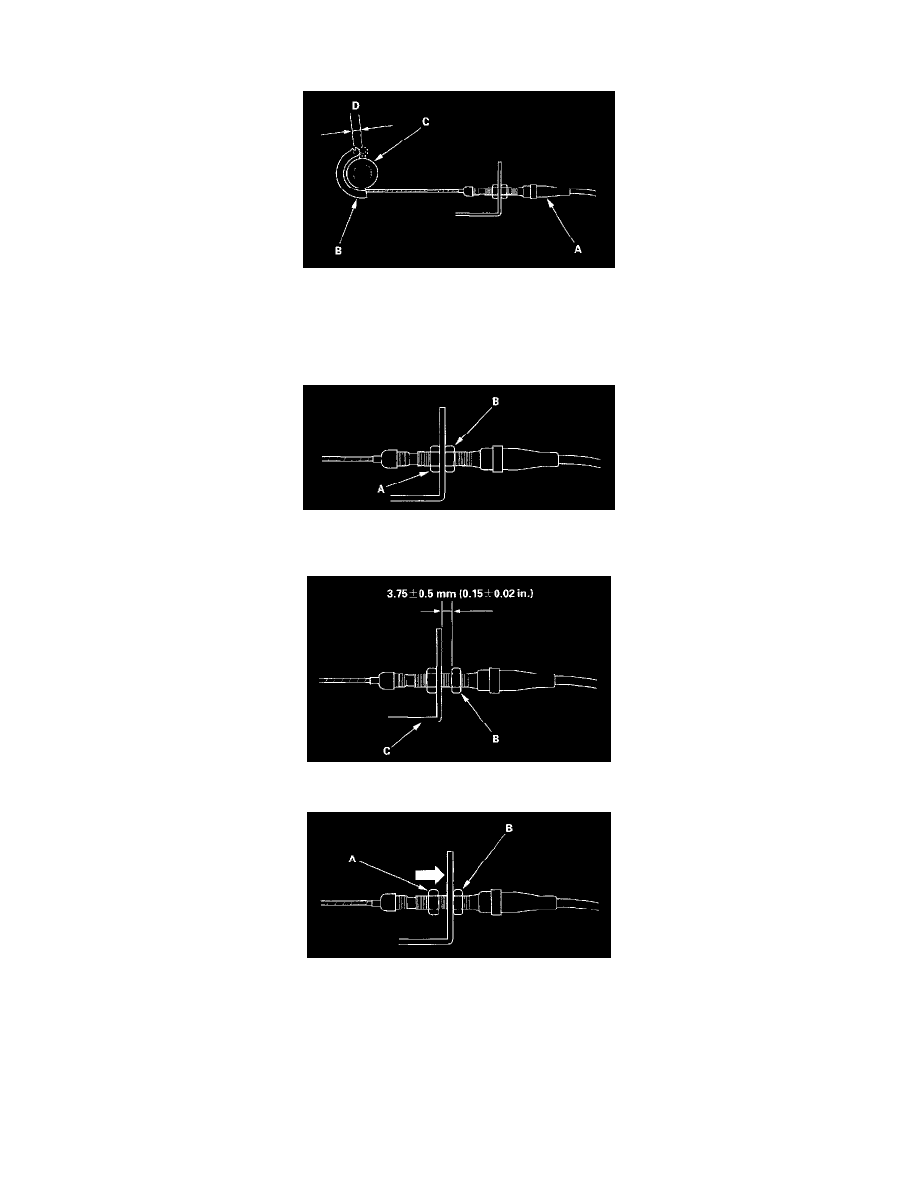

Actuator Cable Adjustment

1. Check that the actuator cable (A) moves smoothly with no binding or sticking.
2. Start the engine, and turn the main switch ON. Hold the engine at 3,000 rpm with no load in Park or Neutral until the radiator fan comes on, then

let it idle.

3. Measure the amount of movement of the output linkage (B) until the engine speed starts to increase. At first, the output linkage should be located

at the fully closed position (C). The free play (D) should be 3.75 ± 0.5 mm (0.15 ± 0.02 in.).

4. If the free play is not within specification, move the cable to the point where the engine speed starts to increase, and tighten the locknut (A) and

adjusting nut(B).

5. Turn the adjusting nut (B) until it is 3.75 ± 0.5 mm (0.15 ± 0.02 in.) away from the bracket (C).

6. Pull the cable so that the adjusting nut (B) touches the bracket, and tighten the locknut (A).
