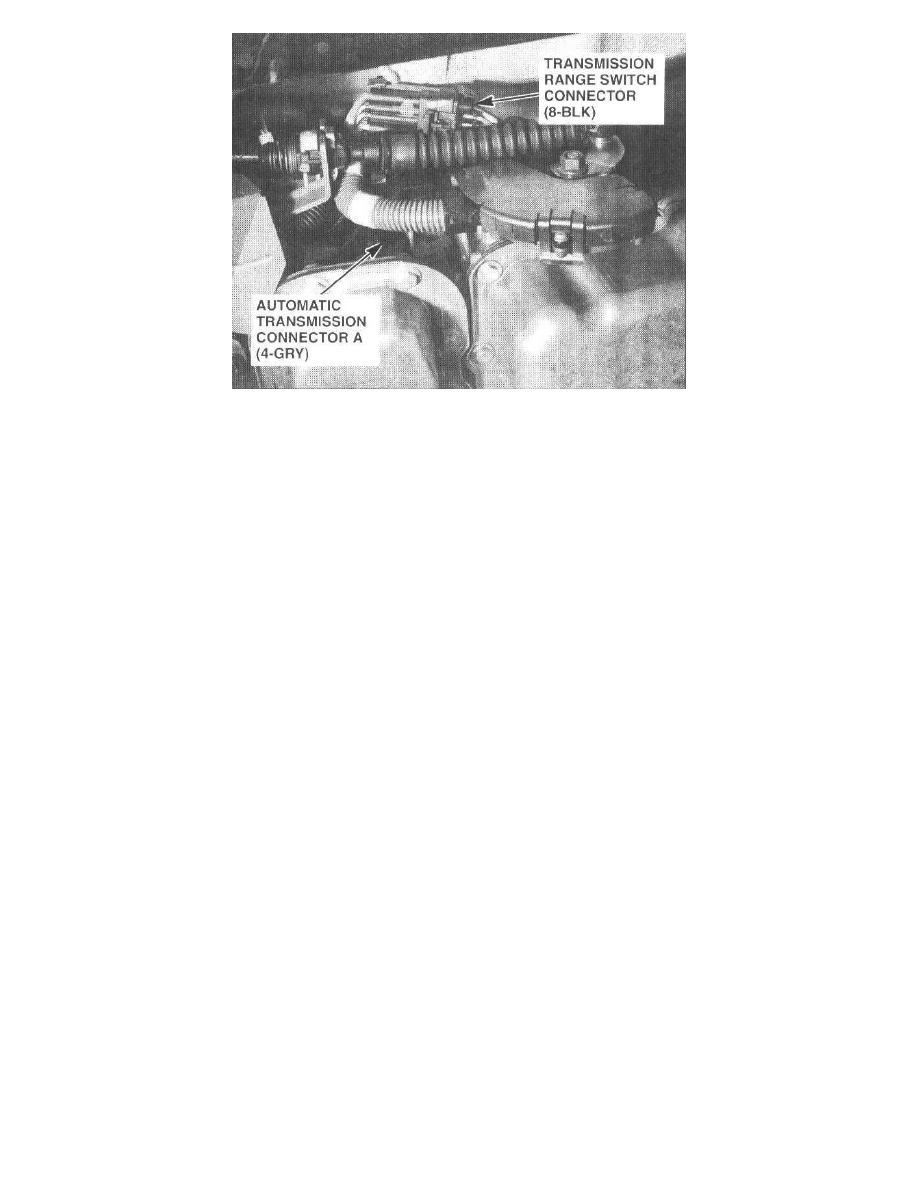

Transmission Position Switch/Sensor, A/T: Locations (page 4 of 5)

Transmission Position Switch/Sensor: Service and Repair

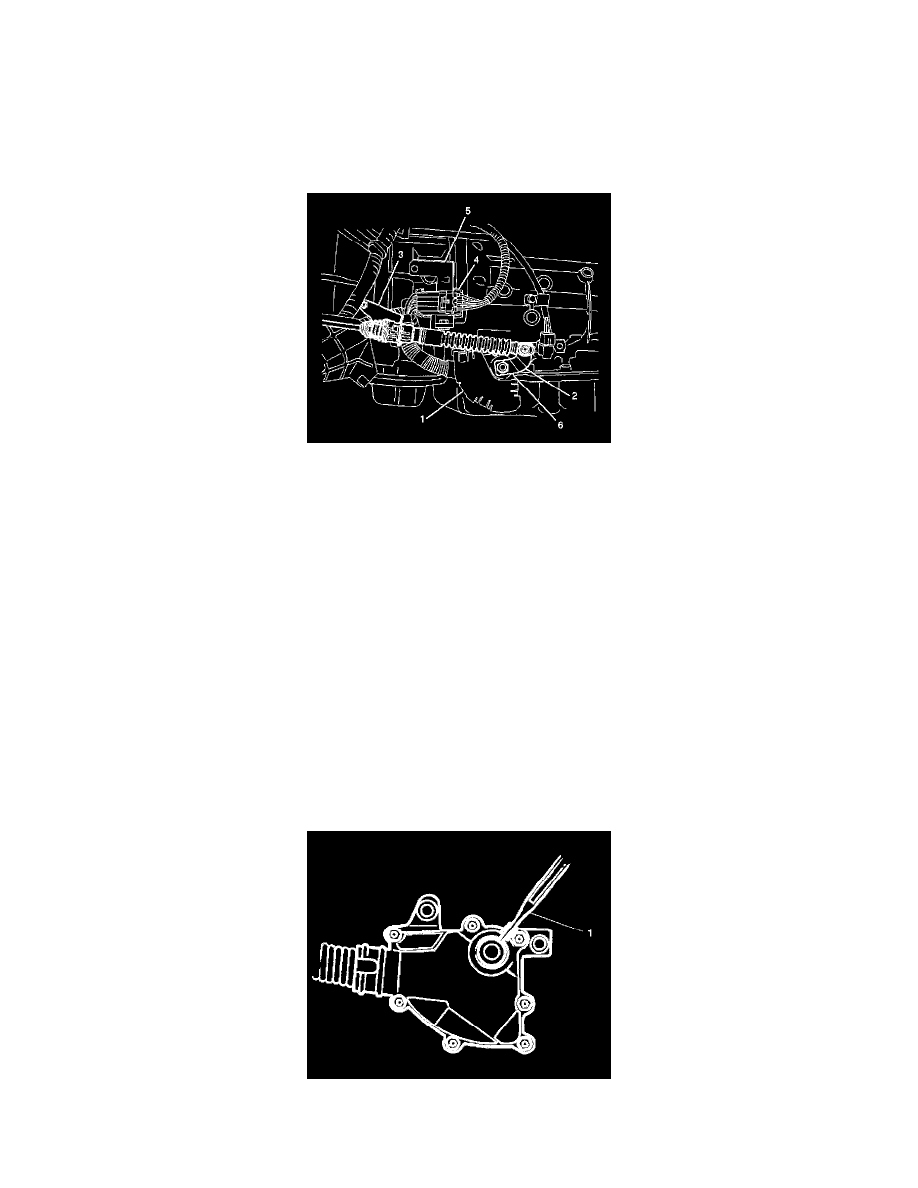

Removal

1. Place selector lever in neutral.
2. Disconnect battery ground cable.
3. Remove mode switch cover (1) (V6).
4. Disconnect selector lever (2) from the mode switch.
5. Remove bracket with cable (3).
6. Disconnect transmission harness from the mode switch connector (4).

7. Remove bracket with mode switch connector from the transmission case.
8. Remove mode switch connector (4) from the bracket (5).
9. Remove two mode switch bolts and nut then remove mode switch (6).

Installation

To install, follow the removal steps in the reverse order, noting the following points:
1. Torque

Mode switch bolt: 13 Nm (113 inch lbs.)
Selector lever nut: 23 Nm (17 ft. lbs.)

2. Mode switch setting procedure

Perform either of the following adjustment procedures:

Procedure 1
a. Place selector lever in neutral.
b. Remove selector lever from the mode switch.
c. Remove the mode switch cover.
d. Loosen the two 10 mm screws.
e. Rotate the mode switch until the slot in the mode switch housing aligns with the selector shaft bushing, and insert a 3/32 inch (2.4 mm) drill bit

or punch (1) into the slot.

f.

Tighten the screws to 13 Nm (113 inch lbs.).

g. After completing adjustment, snap the mode switch cover into place.

h. Reinstall the selector lever.

Procedure 2
