Timing Belt: Service and Repair

TIMING BELT REPLACEMENT

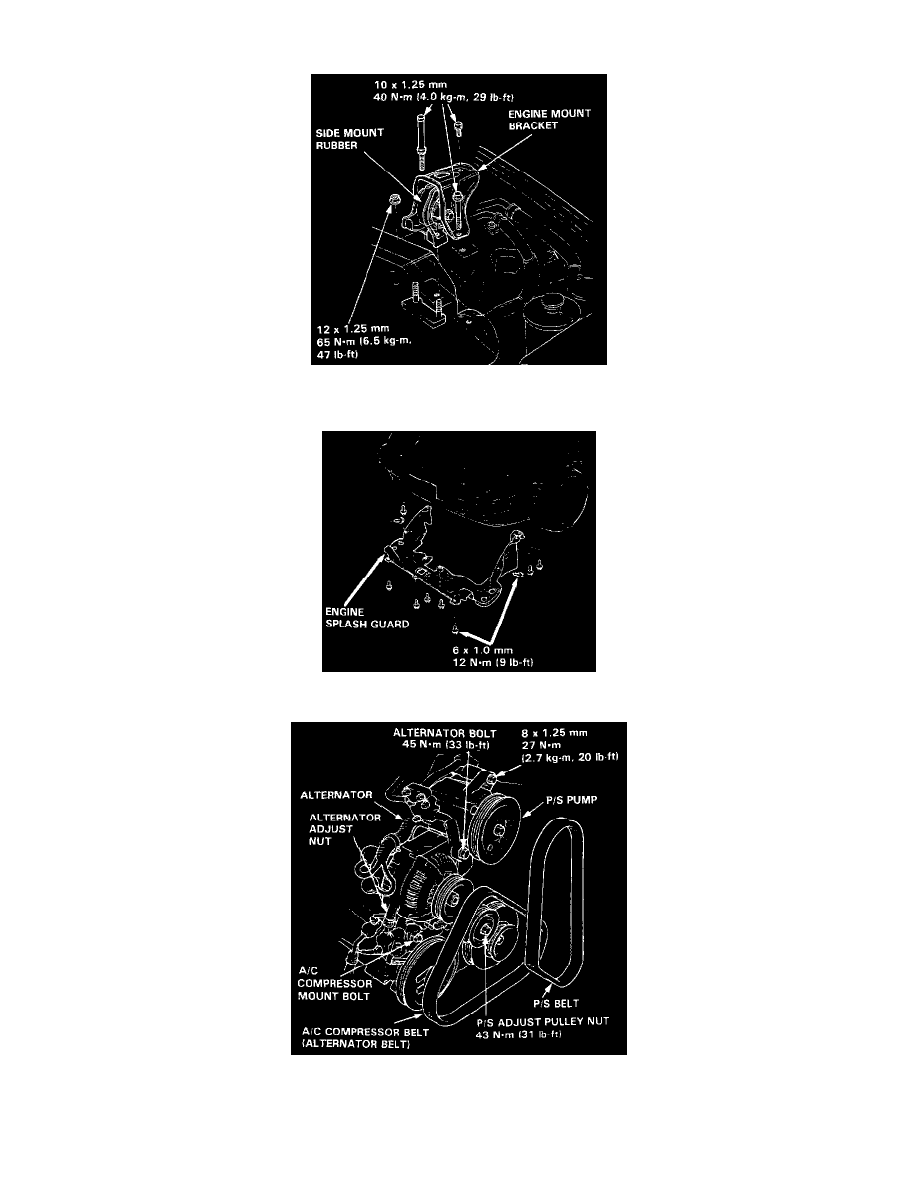

1. Remove the engine support bolts and nuts, then remove the side mount rubber and side mount bracket.

2. Remove the engine splash guard.

3. Remove the power steering pump adjust pulley nut and the adjust bolt, then remove the adjust pulley, P/S pump and the belt.
4. Remove the alternator through bolt, mount bolt and the adjust nut, then remove the alternator and the belt.
