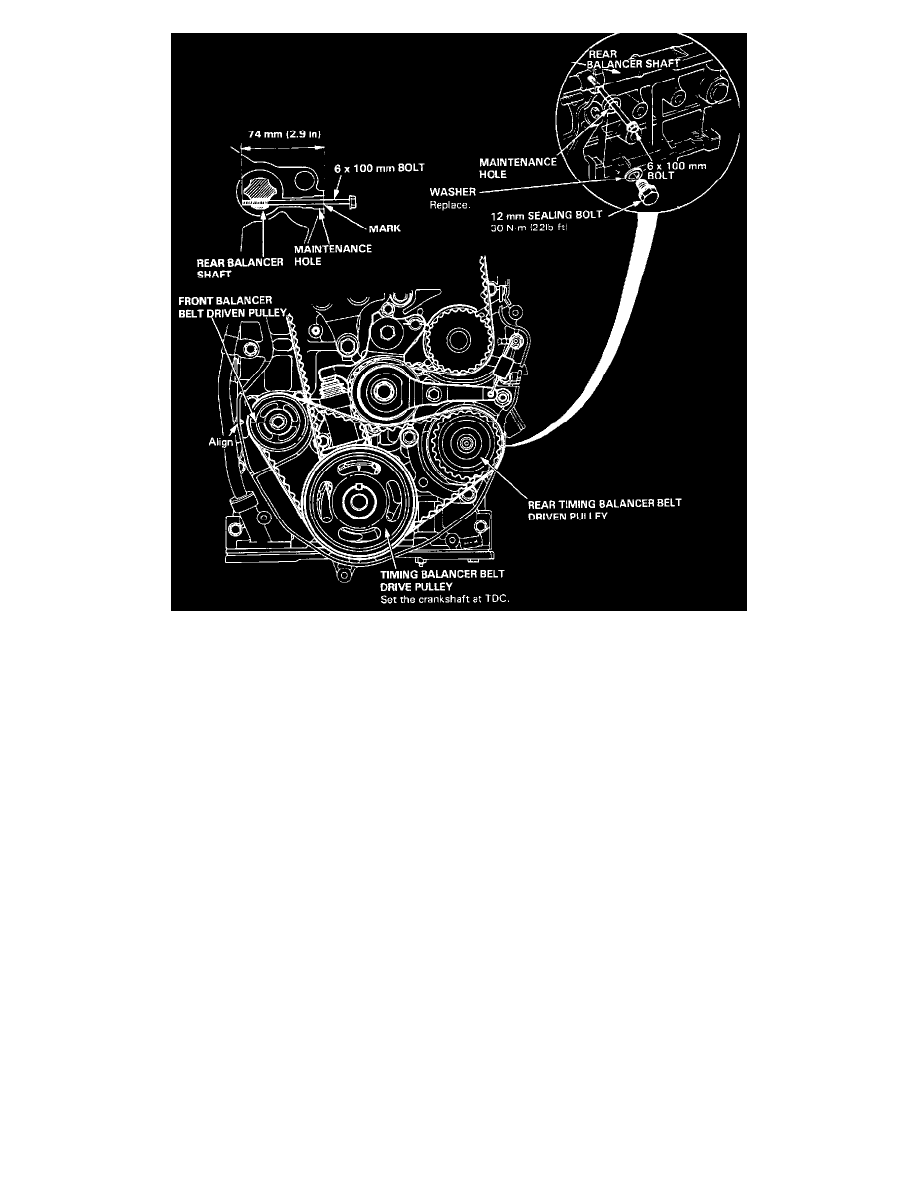

25. Align the groove on the front balancer shaft pulley with the pointer on the oil pump housing as shown.
26. Align the rear balancer shaft pulley by using a 6 x 100 mm bolt or equivalent as an alignment tool. Scribe a line 74 mm (2.9 ml from the end of the

bolt. Insert the bolt into the maintenance hole to the scribed line.

27. Loosen the adjusting nut and verify that the timing balancer belt adjuster moves freely.
28. Install the timing balancer belt. Remove the 6 x 100 mm bolt from the rear balancer shaft.
29. Turn the crankshaft pulley about one turn, then tighten the adjusting nut to the specified torque.

NOTE:  Both belt adjusters are spring-loaded to properly tension the belts. Do not apply any extra pressure to the pulleys or tensioners while
performing the adjustment.
