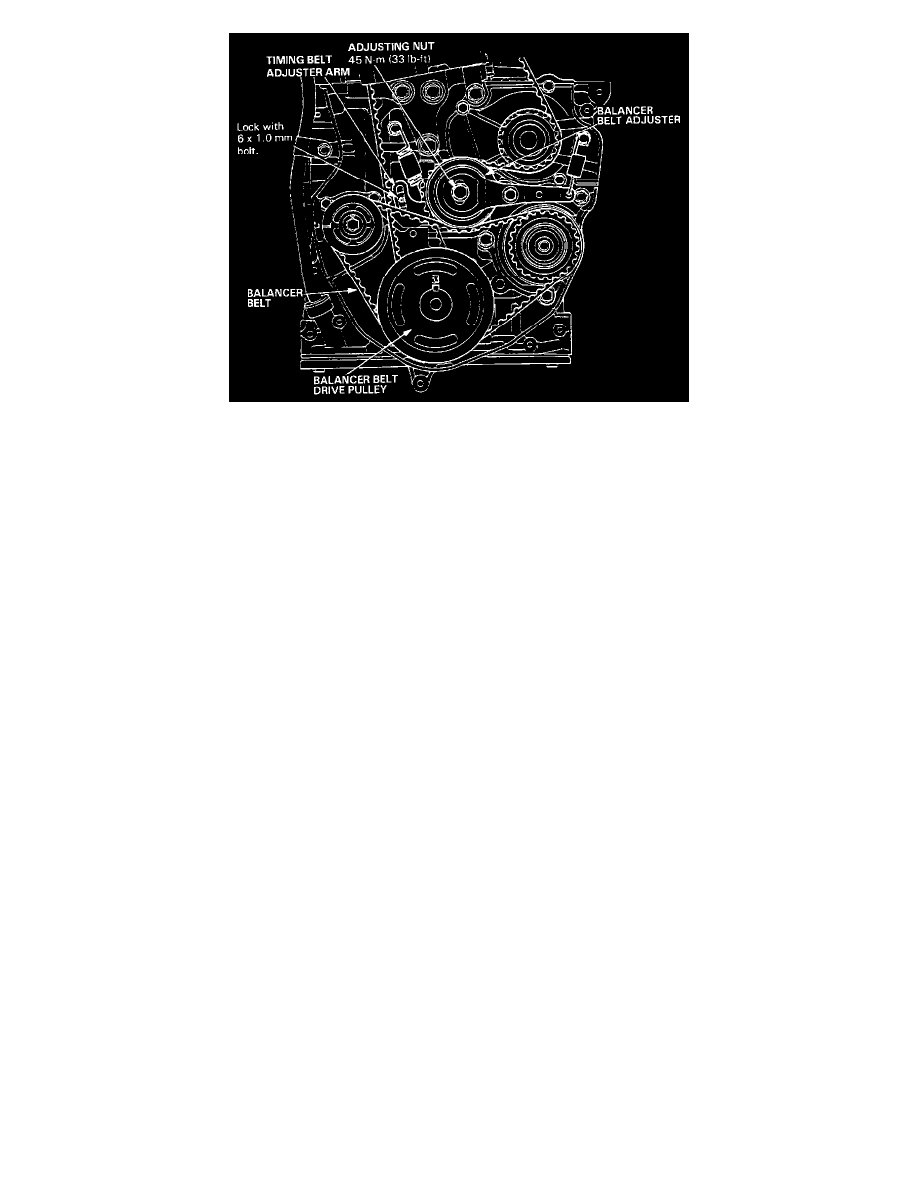

14. Lock the timing belt adjuster arm in place by installing one of a 6 x 1.0 mm lower cover mounting bolts.
15. Loosen the timing belt adjusting nut. Push on the pulley to remove tension from the timing balancer belt, then tighten the adjusting nut.

NOTE:  Mark direction of rotation before removing.

16. Remove the timing balancer belt.
17. Make sure the crankshaft is positioned with the No. 1 cylinder at TDC.
