Balance Shaft Belt: Specifications (page 9 of 9)

Make

Honda

Model

Prelude

Engine

L4-2.2L SOHC

Year

1994

Section

Balance Shaft Belt

MaintenanceSpecifications · page 9 of 9

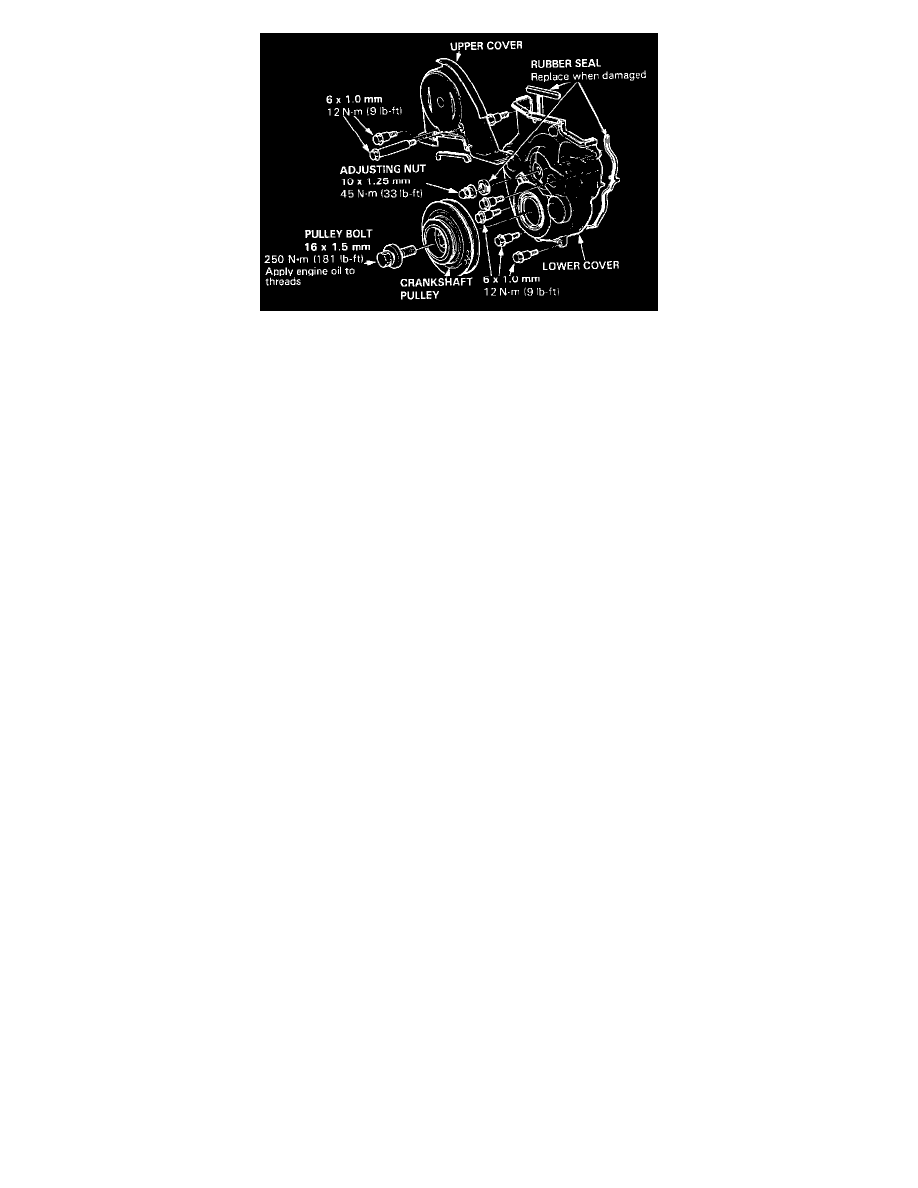

23. Remove the 6 x 1.0 mm bolt from the timing belt adjuster arm.
24. Remove the crankshaft pulley.
25. Install the timing belt lower cover.
26. Install a new seal around the adjusting nut. Do not loosen the nut.
27. Install the timing belt upper cover.
28. Install the crankshaft pulley.
29. Coat the threads and seating face of the pulley bolt with engine oil. Install and tighten to the specified torque.

Specified torque: 250 Nm (181 ft.lbs.)
