Piston Ring: Service and Repair

END GAP

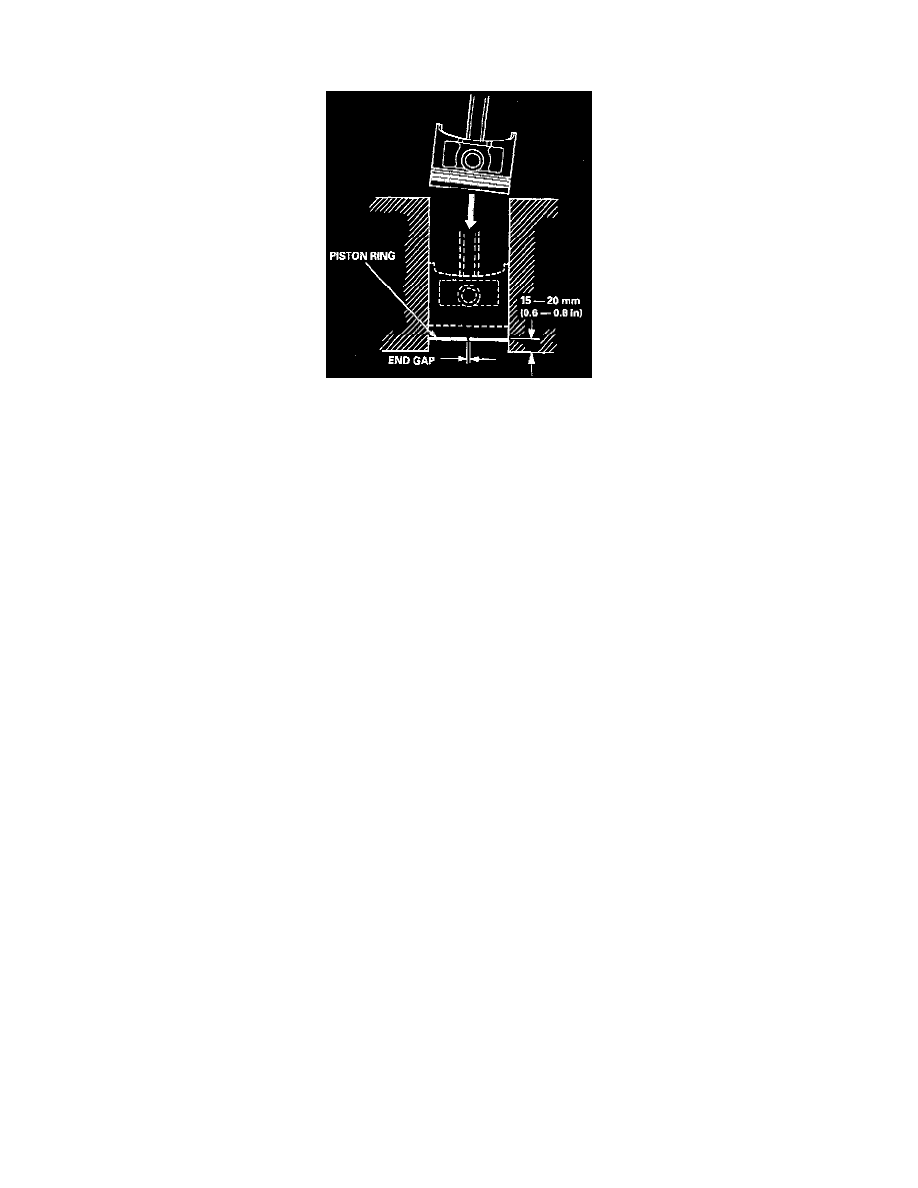

1. Using a piston, push a new ring into the cylinder bore 15 - 20 mm (0.6 - 0.8 inch) from the bottom.
2. Measure the piston ring end-gap with a feeler gauge:

-

If the gap is too small, check to see if you have the proper rings for your engine.

-

If the gap is too large, recheck the cylinder bore diameter against the wear limits.
If the bore is over the service limit, the cylinder block must be rebored.

Piston Ring End Gap

Top Ring

Standard (New): 0.25 - 0.35 mm (0.010 - 0.014 inch)
Service Limit: 0.60 mm (0.024 inch)

Second Ring

Standard (New): 0.60 - 0.75 mm (0.024 - 0.030 inch)
Service Limit: 0.90 mm (0.035 inch)

Oil Ring

Standard (New): 0.20 - 0.70 mm*1 (0.008 - 0.028 inch); 0.20 - 0.50 mm*2 (0.008 - 0.020 inch)
Service Limit: 0.80 mm (0.031 inch)*1; 0.60 mm (0.024 inch)*2

*1: RIKEN manufactured piston ring.
*2: TEIKOKU PISTON RING manufactured piston ring.

REPLACEMENT
