Second Ring Clearance:

Standard (New): 0.040 - 0.070 mm (0.0016 - 0.0028 inch)
Service Limit: 0.13 mm (0.005 inch)

ALIGNMENT

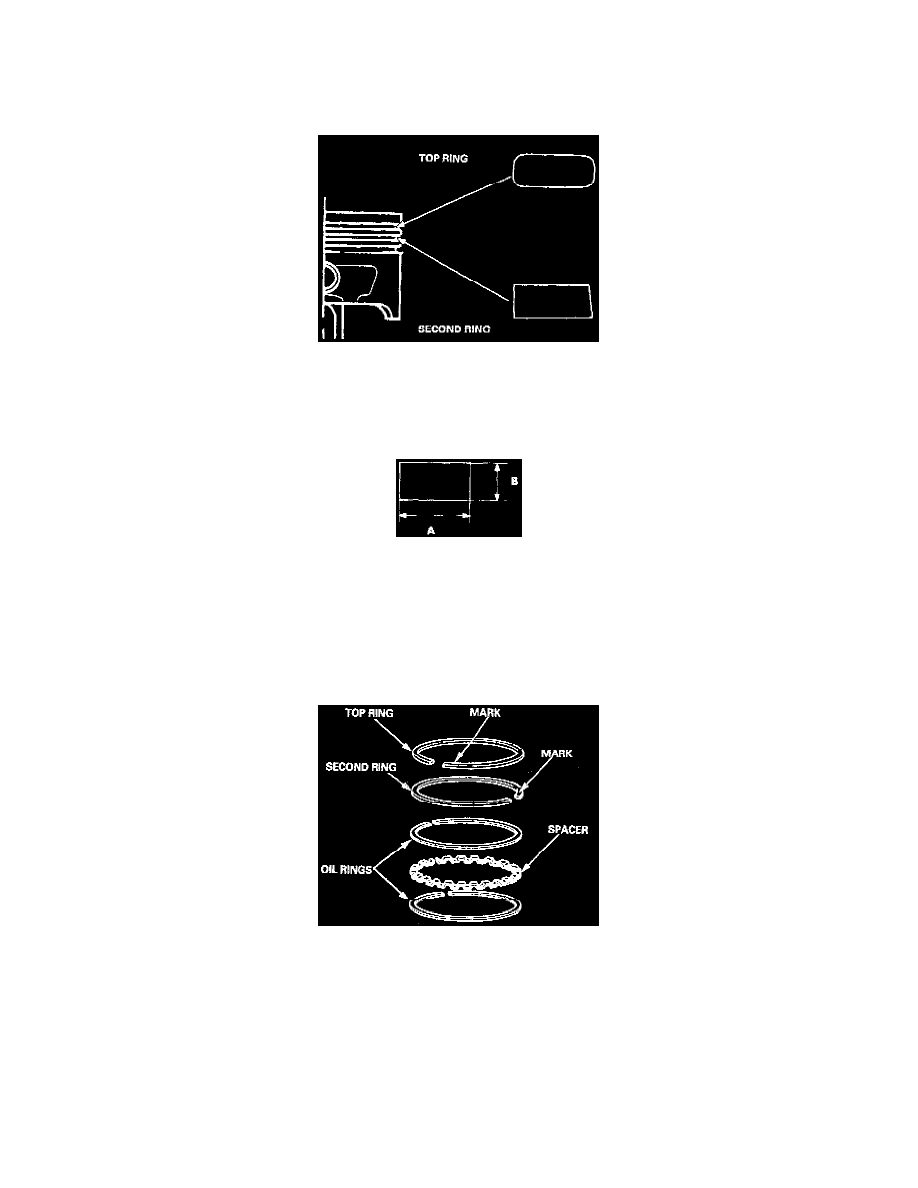

1. Install the rings as shown.

NOTE:
-

The top ring has an R1 or T1 mark.

-

The second ring has an R2 or 2T mark.

Piston Ring Dimensions

Top Ring (Standard):

A: 3.1 mm (0.12 inch)
B: 1.2 mm (0.05 inch)

Second Ring(Standard):

A: 3.2 mm (0.13 inch)
B: 1.2 mm (0.05 inch)

NOTE:  The manufacturing marks must be facing upward.

2. Rotate the rings in their grooves to make sure they do not bind.
