Mainshaft: Testing and Inspection

NOTE:  Lubricate all parts with ATF during assembly.

1. Assemble the parts on the mainshaft.

NOTE:  Do not assemble the O-rings during inspection.

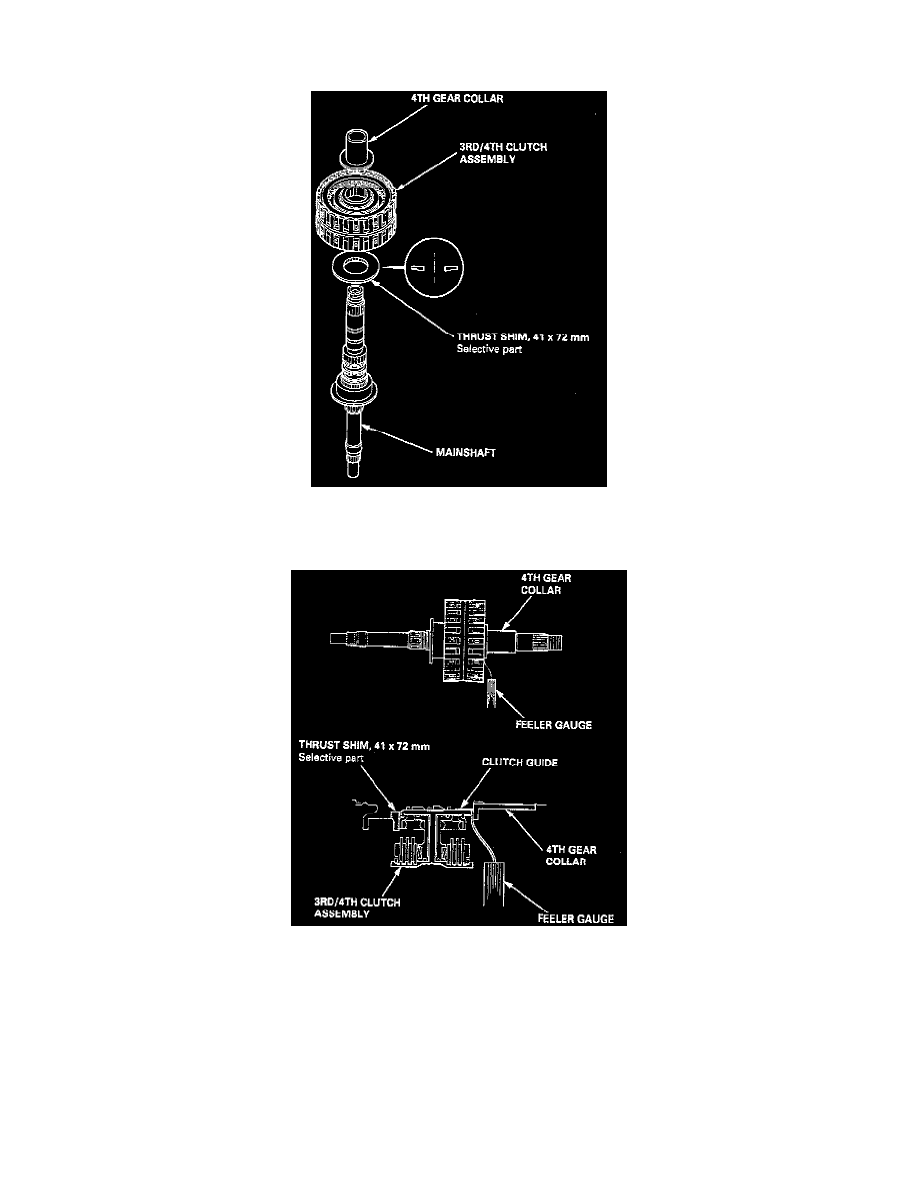

2. Hold the 4th gear collar against the clutch assembly, then measure the clearance between the clutch guide and the 4th gear collar with a feeler

gauge as shown.
-

Standard: 0.03 - 0.11 mm (0.001 - 0.004 inch).

NOTE:  Take measurement in at least three places, and use the average as the actual clearance.

3. If the clearance is out of tolerance, remove the thrust shim and measure the thickness.
