Countershaft: Service and Repair
Disassembly and Assembly

REMOVAL

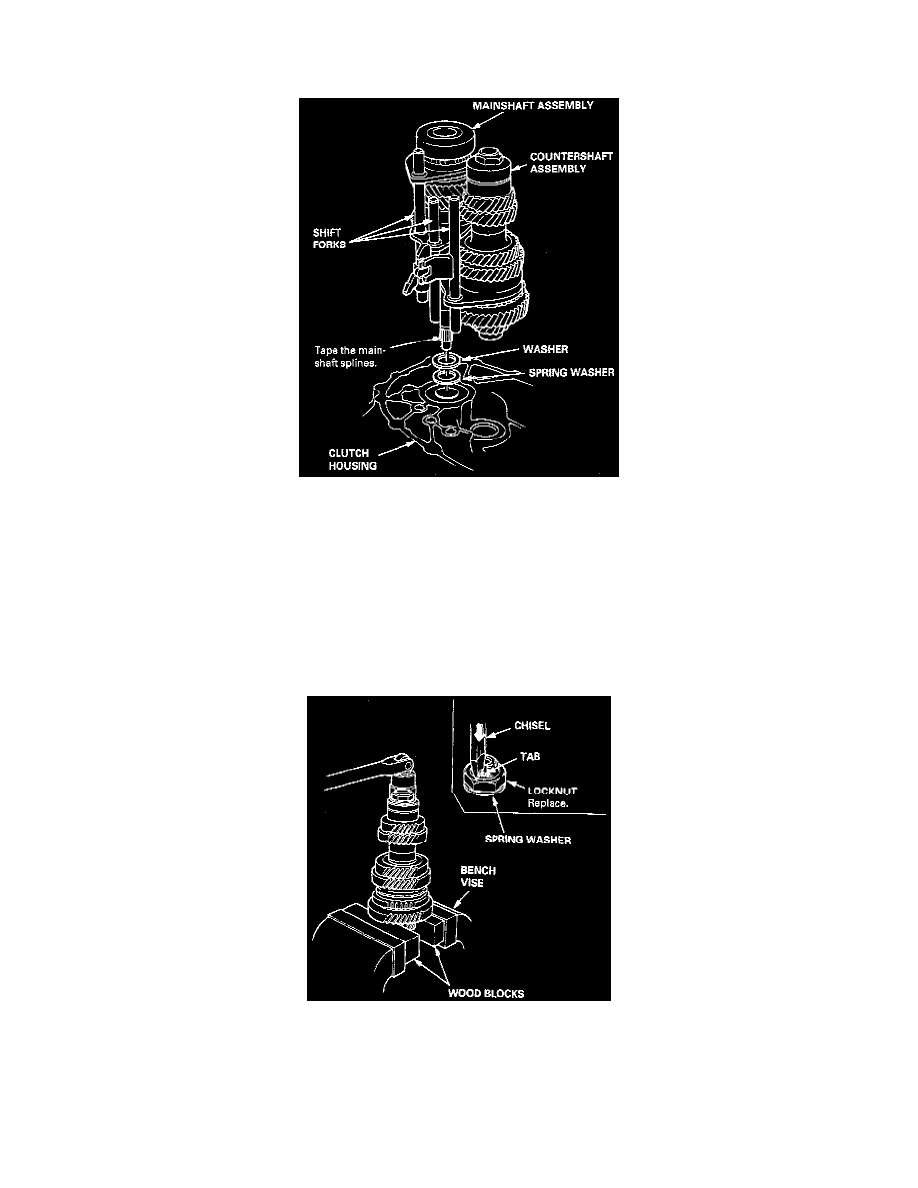

1. Remove the mainshaft and countershaft assemblies with the shift forks from the clutch housing.

NOTE:  Before removing the mainshaft and countershaft assemblies, tape the mainshaft splines to protect them.

DISASSEMBLE

NOTE: Measure the countershaft gear clearances prior to disassembly. See: Testing and Inspection

1. Securely clamp the countershaft assembly in a bench vise with wood blocks.

2G2. Raise the locknut tab from the groove in the countershaft, then remove the locknut and the spring washer.
