Alignment: Technical Service Bulletins (page 5 of 5)

^

If adjustment is required, go to step 3.

^

If no adjustment is required, remove the alignment equipment.

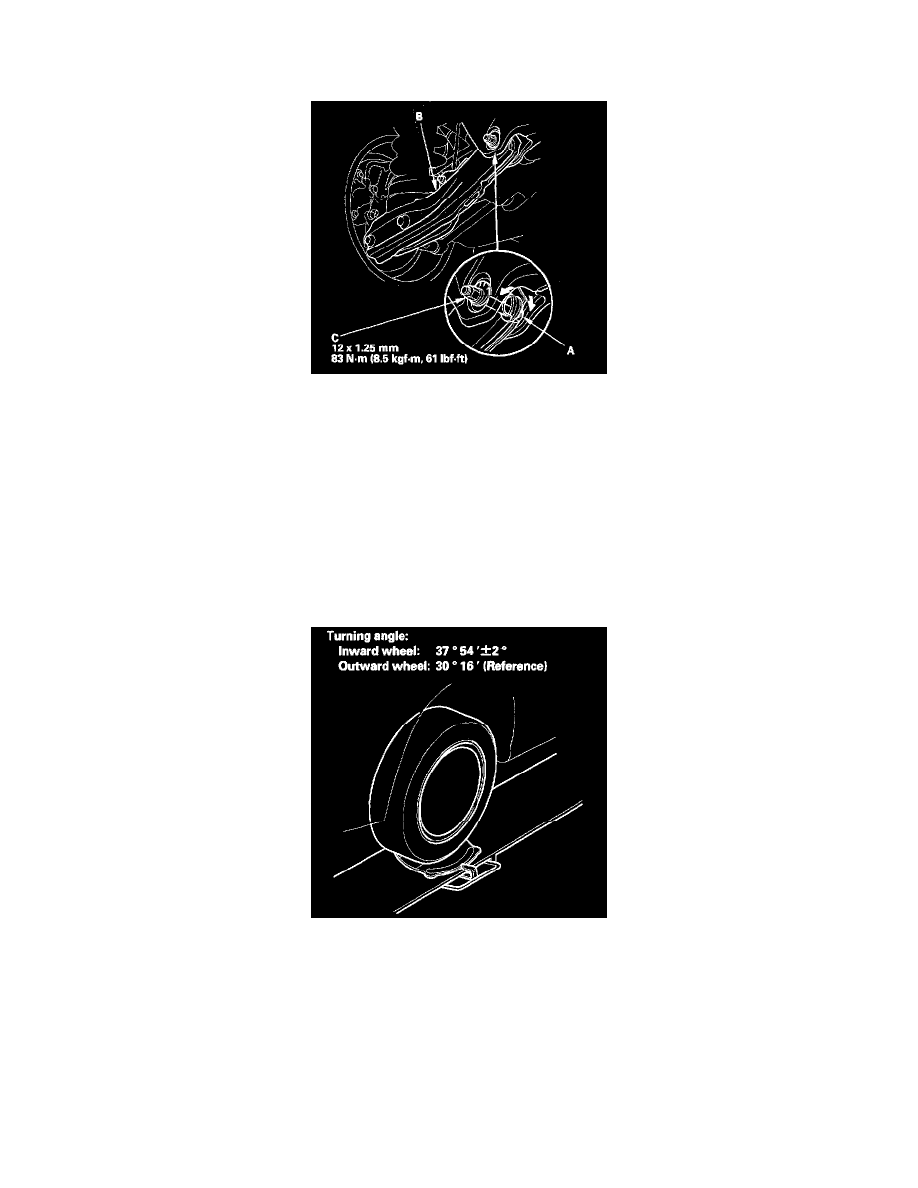

3. Hold the adjusting bolt (A) on the lower arm B, and remove the self-locking nut (C).
4. Replace the self-locking nut with a new one, and lightly tighten it.

NOTE:
^

Always use a new self-locking nut whenever it has been loosened.

^

Reassemble the adjust bolt and camplate with the eccentric facing up.

5. Adjust the rear toe by turning the adjusting bolt until the toe is correct.
6. Tighten the new self-locking nut while holding the adjusting bolt.

Turning Angle Inspection

Use commercially available computerized four wheel alignment equipment to measure wheel alignment (caster, camber, toe, and turning angle).
Follow the equipment manufacturer's instructions.

1. Turn the wheel right and left while applying the brake, and measure the turning angle of both wheels.
2. If the turning angle is not within the specifications, check for bent or damaged suspension components.
