Yaw Rate Sensor: Locations

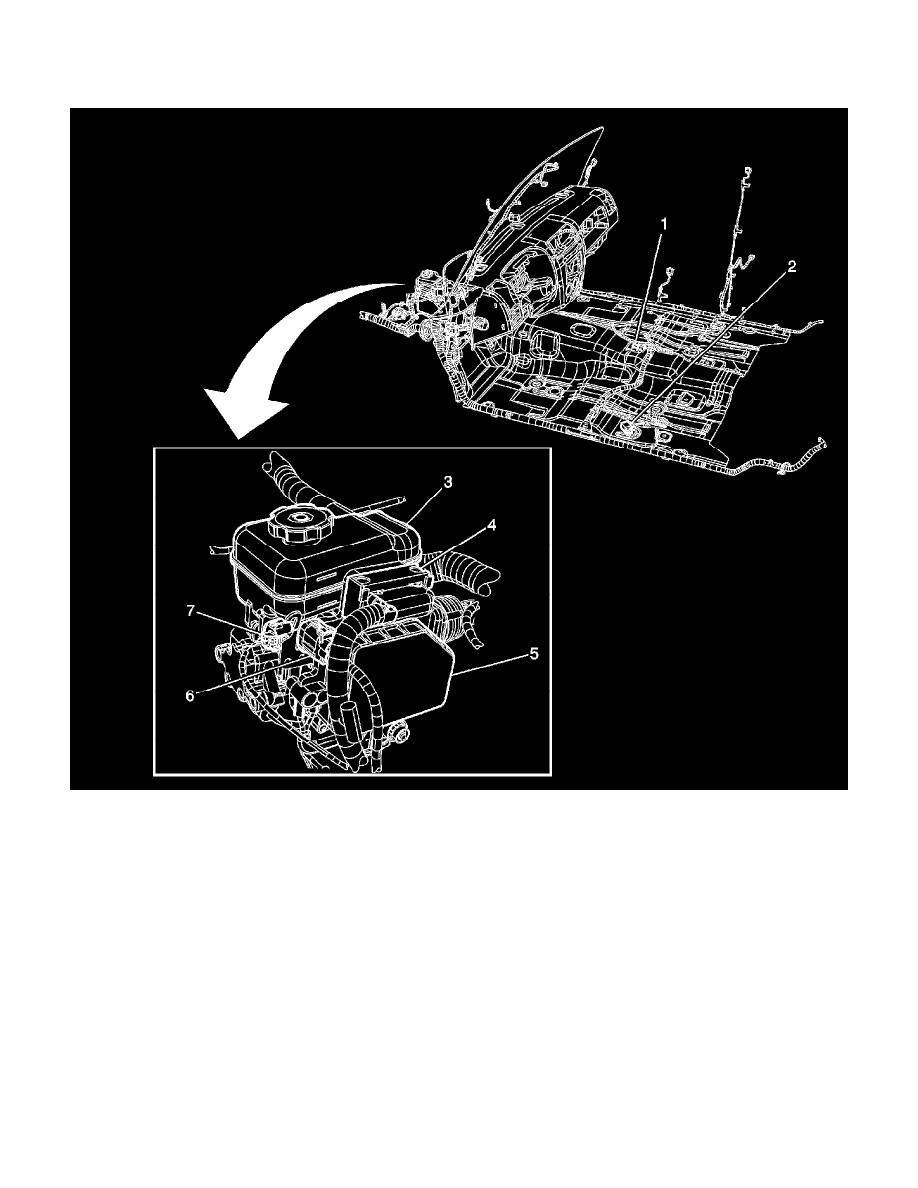

Brake Components

Brake Components (w/o JL4)

1 - Inflatable Restraint Vehicle Rollover Sensor (ASF)
2 - Yaw Rate/Lateral and Longitudinal Accelerometer Sensor (JL4)
3 - Brake Fluid Reservoir
4 - Electronic Brake Control Module (EBCM) C2
5 - Electronic Brake Control Module (EBCM)
6 - Electronic Brake Control Module (EBCM) C1
7 - Brake Fluid Level Switch
