Flywheel: Service and Repair

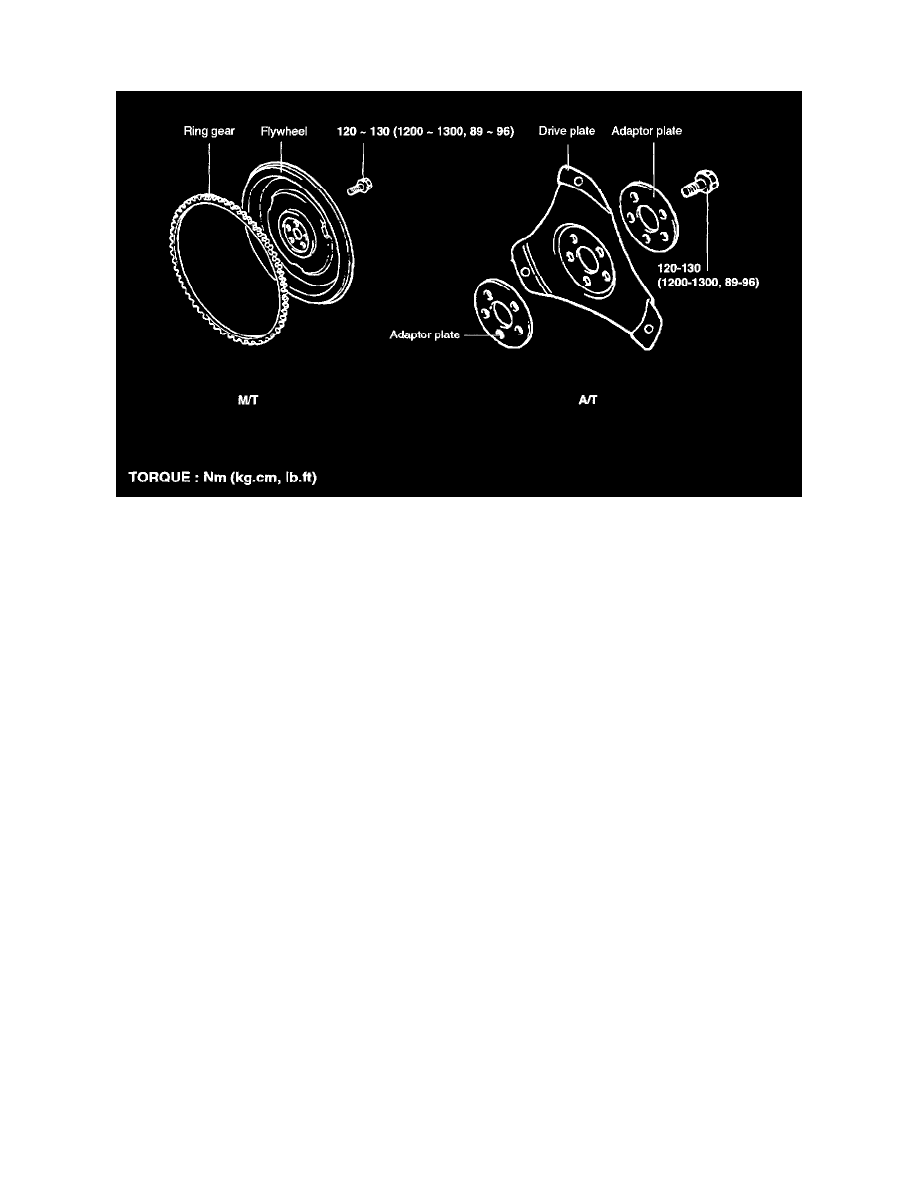

FLYWHEEL

FLYWHEEL

DISASSEMBLY

1. Remove the Transmission and clutch.
2. Remove the flywheel.

INSPECTION

1. Check the clutch disc contacting surface of the flywheel for damage and wear. Replace the flywheel if excessively damaged or worn.
2. Check the clutch disc contacting surface of the flywheel for runout.

Standard value
Flywheel run - out:.....0.1 mm (0.0039 inch)

3. Check the ring gear for damage, cracks, and wear, and replace if necessary.

REASSEMBLY

Install the flywheel assembly and tighten the bolts to the specified torque.

Tightening torque
Flywheel bolt:......120 - 130 Nm (1200 - 1300 kg-cm, 89 - 96 ft. lbs.)
