Brake Caliper: Service and Repair

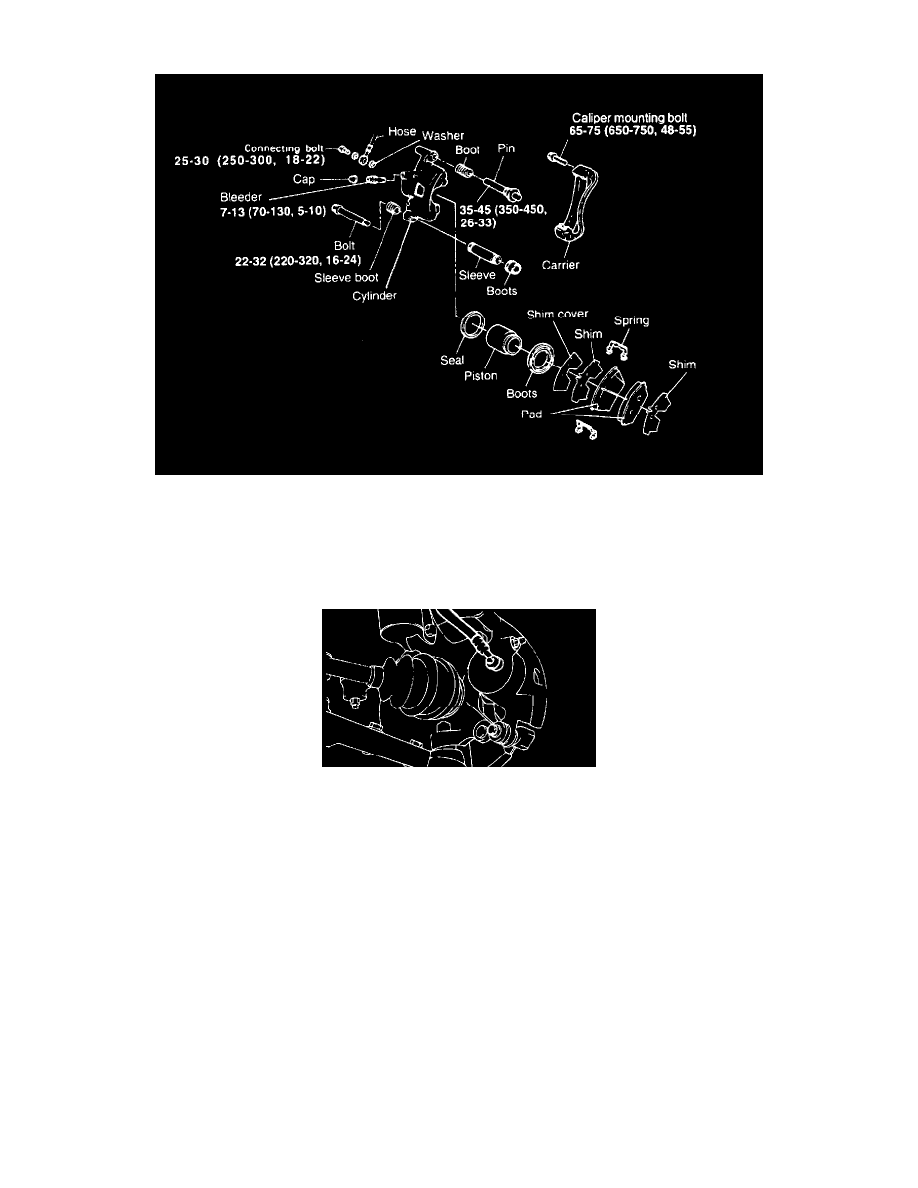

DISASSEMBLY

1. Remove the wheel and tire.
2. Disconnect the brake hose.

NOTE:  Plug the brake hose, not allow brake fluid to run out.

3. Remove the cylinder mounting bolt.
4. Remove cylinder and pads.
5. Remove the caliper mounting bolts (2EA) from knuckle.
6. Remove the carrier.

INSPECTION

1. Check the caliper for wear, damage, cracks and rust.
2. Check the piston for rust, damage, cracks and wear on the outer surface.
3. Check the sleeve and pin for damage and rust.
4. Check the pad spring and boots for damage.
5. Check the carrier for damage, rust, wear and cracks.

CAUTION:
1. Do not use sand paper on the piston surface.
2. All rubber parts must be replaced with new parts.
