Evaporator Case: Service and Repair
Removal and Installation

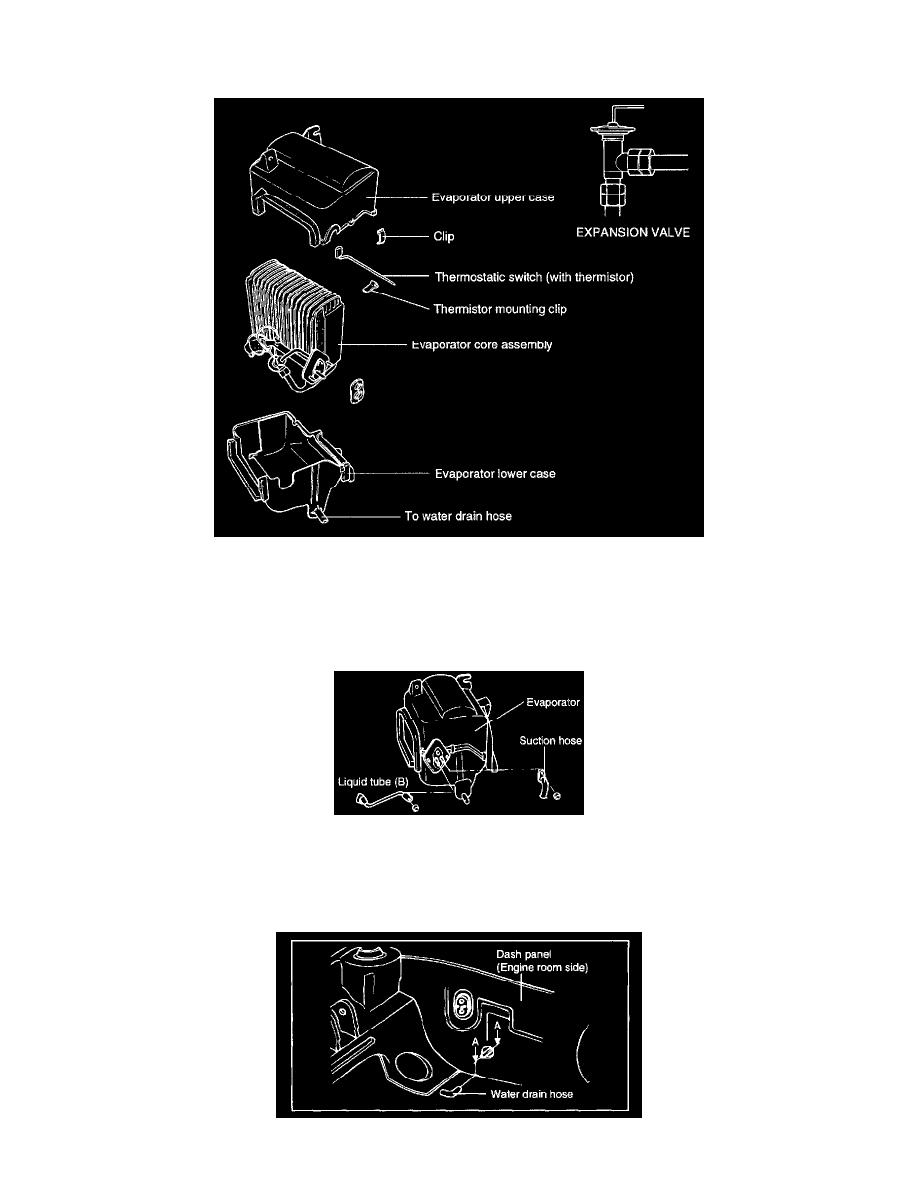

COMPONENTS

REMOVAL

1. Disconnect the battery negative terminal.
2. Discharge the refrigerant.

3. Disconnect the liquid tube "B" and suction hose from the evaporator.

NOTE:  Cap the open fittings immediately to keep moisture and dirt out of the system.

4. Remove the water drain hose from the evaporator.
