Temperature Sensor (Gauge): Service and Repair

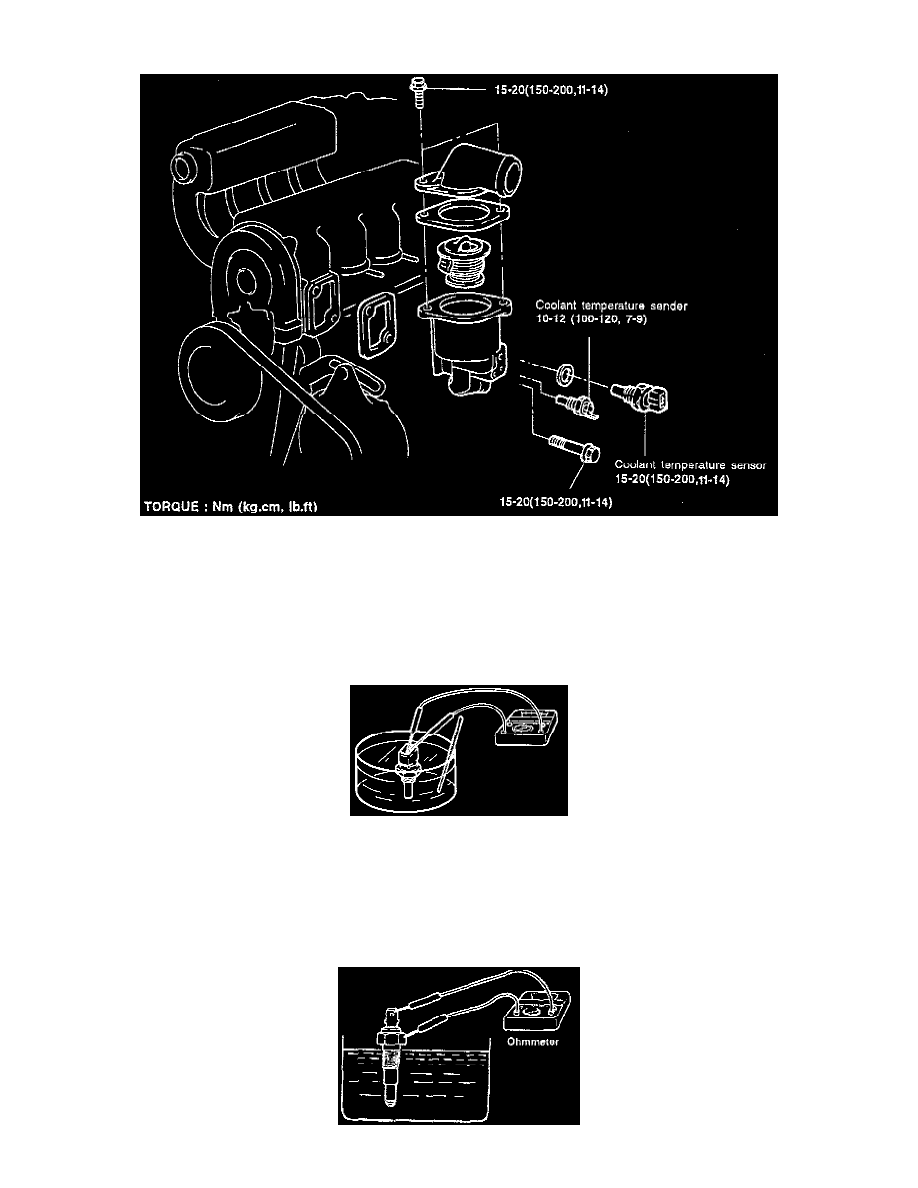

DISASSEMBLY

1. Drain the coolant down to sensor level or below.
2. Disconnect the battery ground cable and disconnect the engine harness connector from the sender & sensor.
3. Remove the sender & sensor.

INSPECTION

Coolant Temperature Sensor

1. Heat the sensor by submerging it in hot water.
2. Check that the resistance is within the specified range.

At 20°C (68°F):  2.21-2.69 k Ohms
At 80°C (176°F):  290-354 Ohms

Coolant Temperature Sender
1. Heat the engine coolant temperature sender by submerging it in hot water.
