Windshield Washer Motor: Testing and Inspection

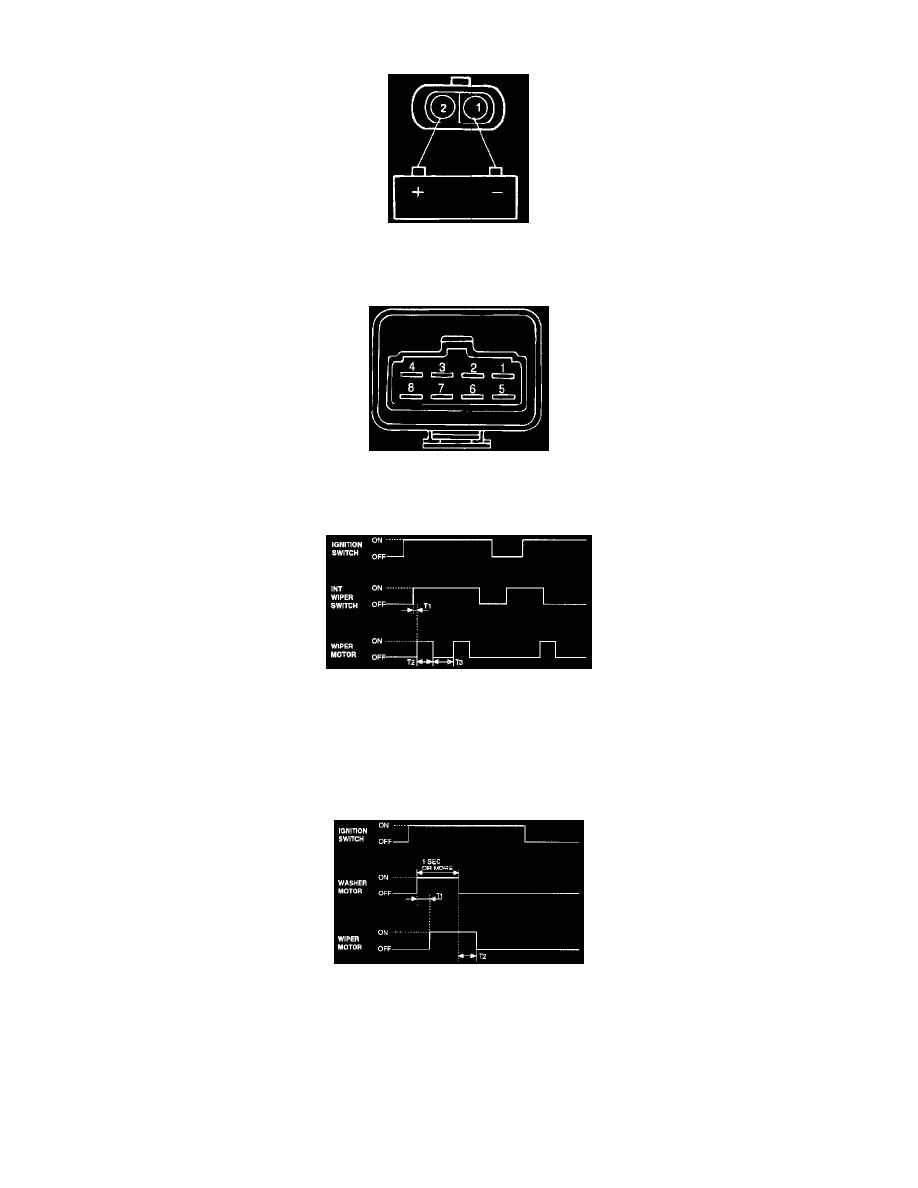

1. With the washer motor installed to the washer tank, fill the washer tank with washer fluid.
2. Attach the positive (+) lead from the battery to terminal 2, and negative (-) lead to terminal 1.
3. Check that the washer motor runs and washer fluid is ejected.

The intermittent relay operating time is controlled by variable resistance.
If the problem has been traced to the intermittent relay, replace it with a new one.
Check for proper operation. If the system operates properly, the original intermittent relay was faulty.

1. Wiper

1. Operating characteristic
2. T1 : 0.5 sec or below

T2 : Time required for the wiper to rotate 1 cycle.
T3 : 1.5 ± 0.7 (VR=0 k Ohms) - 10 K Ohms ± 3 sec (VR=50 K Ohms)

3. Variable resistor (VR) : 50 ± 10 K Ohms
4. Relay operation noise: Below 50 dB/20 cm

2. Washer

1. Operating characteristic
2. T1 : 0.4 - 1.2 sec

T2 : 2.0 - 4.7 sec

3. This function has then priority to the intermittent wiper operation.
