Wiper Motor: Service and Repair
Front Wiper

REMOVAL

1. Remove the wiper arm mounting nut.

NOTE:  Care must be taken not to scratch in the engine hood.

2. Remove wiper arm and blade assembly.

3. Remove the cowl top fastener.
4. Remove the cowl top cover.
5. Remove the wiper connector.

6. Remove the wiper motor mounting bolt.
7. Disconnect the motor from the link and remove the motor assembly.

NOTE:  When removing the wiper motor only, it can be done by steps, 5 through 7.

8. Remove the wiper link mounting bolt.
9. Take out the wiper link assembly from the cowl top panel.

INSTALLATION

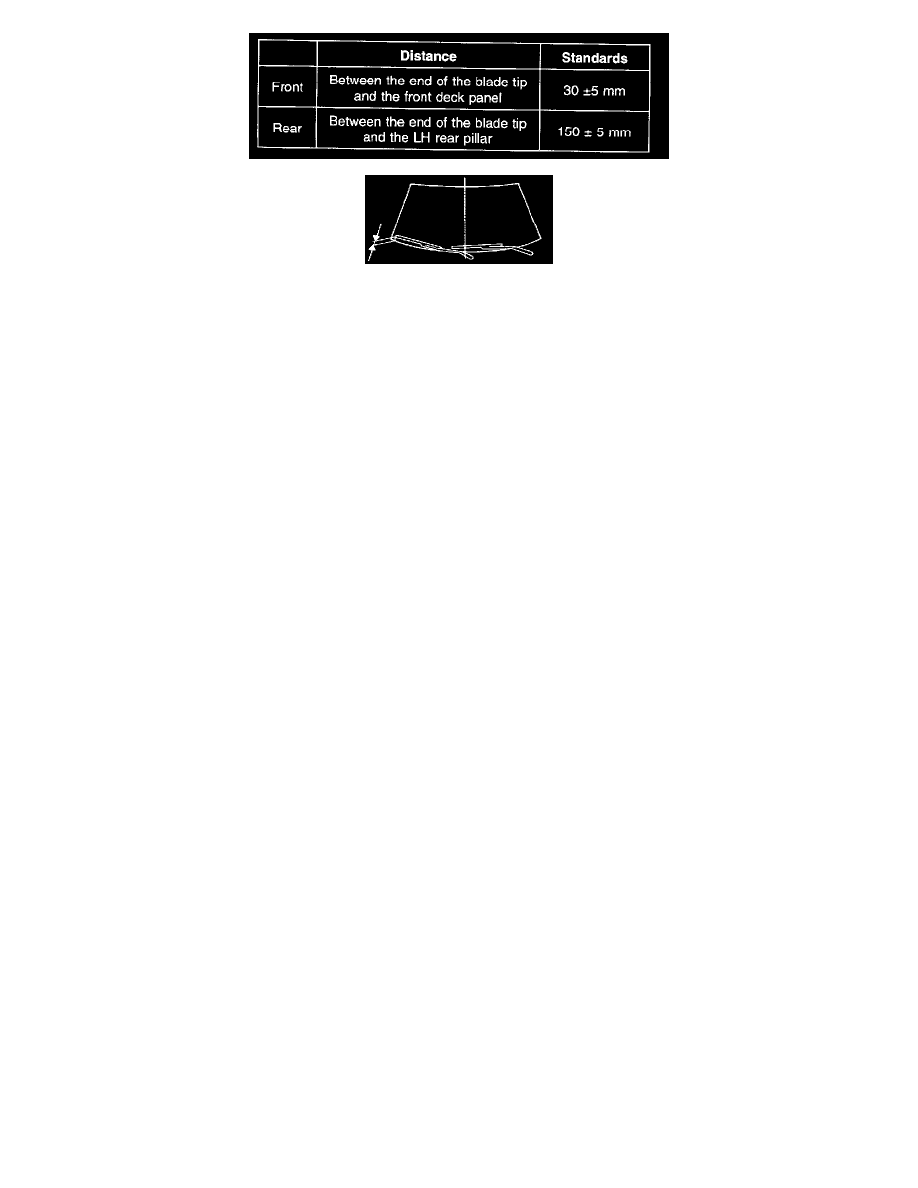

1. Installation is reverse order of removal.
