2.

The scale has gradations of approximately 2.4 mm (single side toe angle equivalent to 0.23 degrees).

NOTE

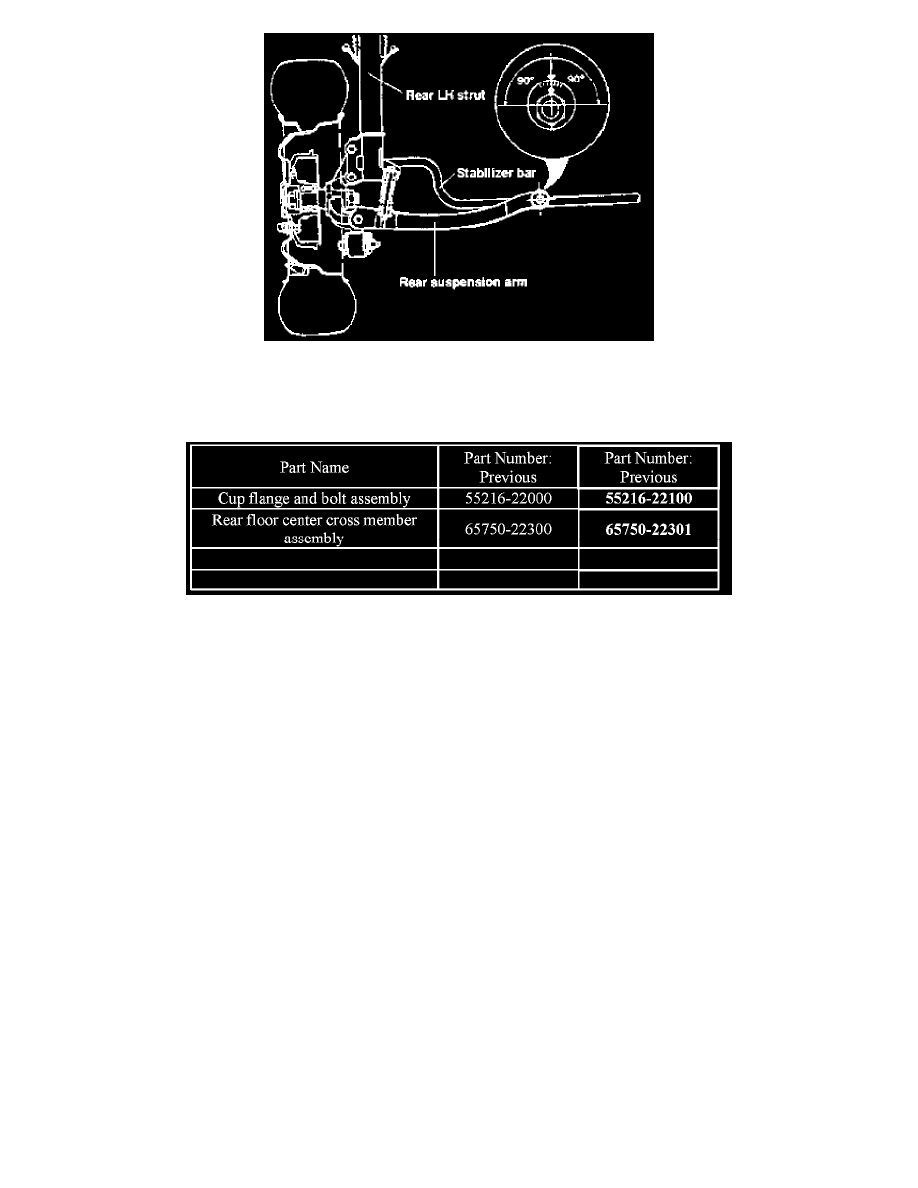

The eccentric bolt should be adjusted within a 90 degree range left and right from the center position.

PARTS INFORMATION

EFFECTIVE DATE:

^

Rear floor center cross member assembly - February 24, 1997

^

Cup flange and bolt assembly - March 10, 1997

^

Rear wheel toe-in specification - March 10, 1997

INTERCHANGEABILITY:

Cup flange and bolt assembly: Old-->New=NO, New-->Old=NO

Rear floor center cross member: Old-->New=YES, New-->Old=YES
