Coolant Line/Hose: Service and Repair

INSPECTION

1. Check the coolant pipes and hoses for cracks, damage, or restrictions.
2. Replace if necessary.


REASSEMBLY

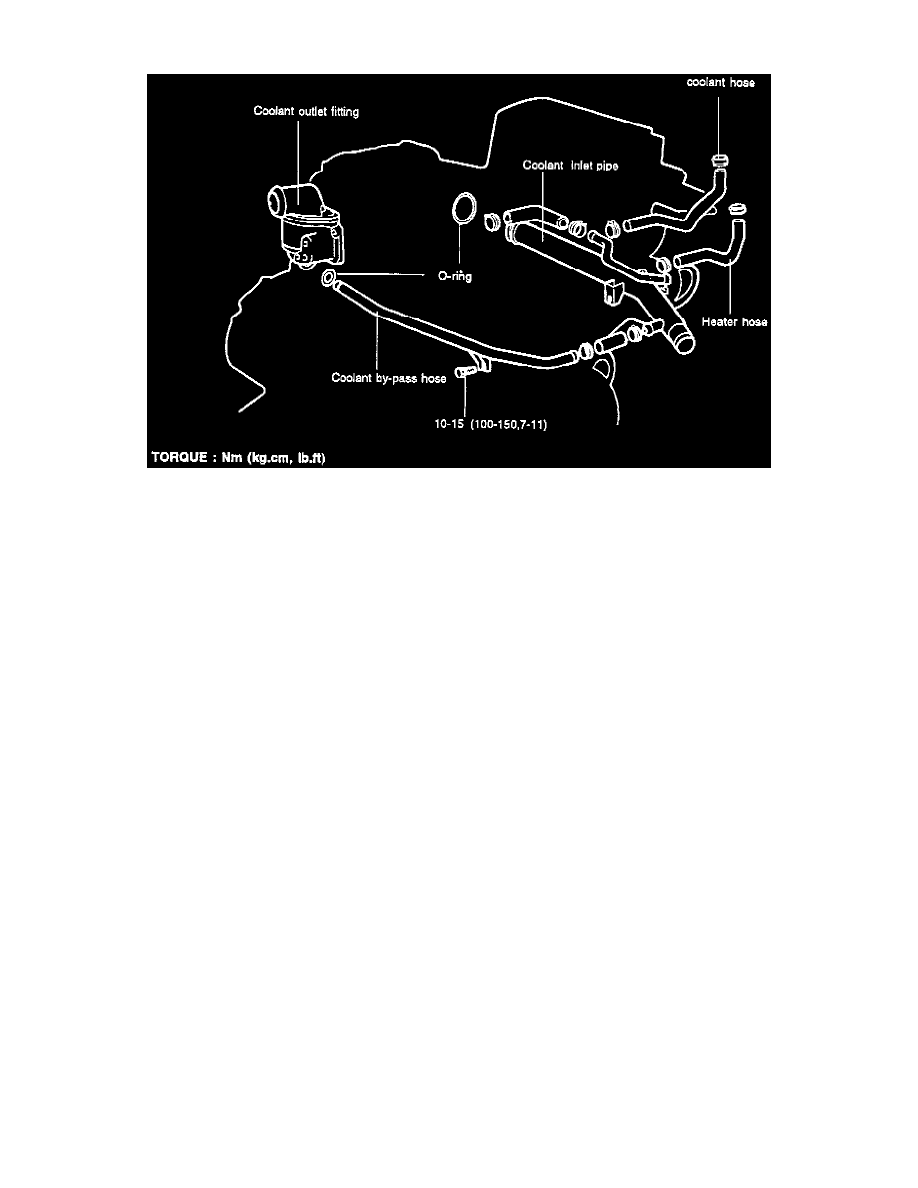

1. Fit the O-ring in the groove provided at the coolant inlet pipe end, wet the O-ring with coolant and insert the coolant inlet pipe. Make sure that

there is a yellow mark on the inlet coolant hose and then keeping the yellow mark in the direction of the coolant inlet pipe, fit the hose to the pipe
to the end of the yellow mark.

NOTE:
1) Do not apply oil or grease to the coolant pipe O-ring.
2) Keep the coolant pipe connections free of sand, dust, etc..
3) Insert the coolant pipe fully into the coolant pump.
4) Do not reuse O-ring and replace it with a new part.
