Crankshaft Position Sensor: Technical Service Bulletins
Crankshaft Position Sensor - Replacement Procedure

Group: ENGINE ELECTRICAL

Number: 99-36-010

Date: JULY, 1999

Model 1996-99 ACCENT

1996-99 ELANTRA
1996-99 TIBURON

Subject
CRANKSHAFT POSITION SENSOR REPLACEMENT PROCEDURE

DESCRIPTION:

When replacing the Crankshaft Position Sensor on a 1996 to 1999 Accent, Elantra or Tiburon, it is important to note differences in the construction of
the original sensor and the replacement sensor.

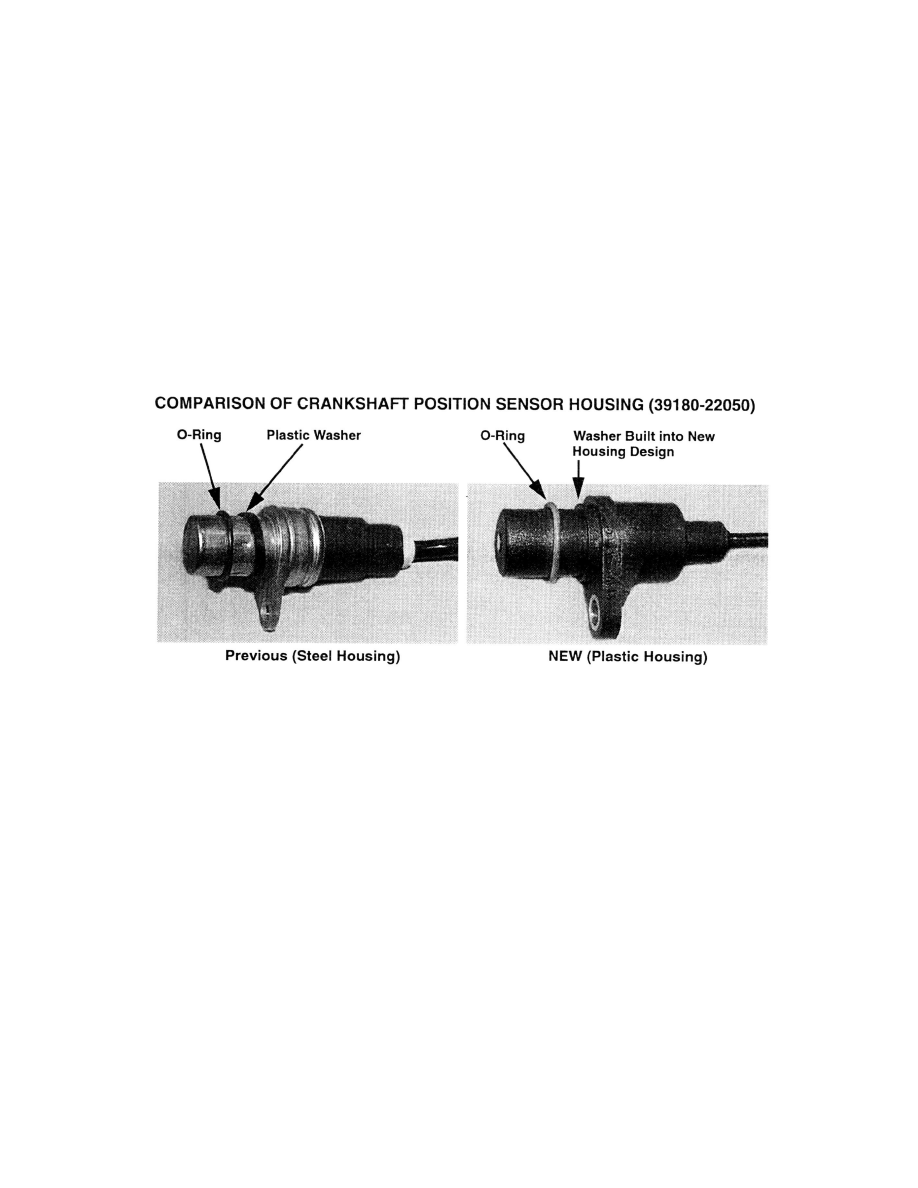

COMPARISON OF CRANKSHAFT POSITION SENSOR HOUSING (39180-22050)

The sensor construction was modified in 1997. The sensor's housing material was changed from a metallic design to a plastic design (as can be seen in
the picture).

NOTE:

It is very important, when replacing an old style sensor with a new style sensor, that the O-Ring and the plastic washer be removed from the sensor
mounting hole before the new sensor is installed.
