Ignition Switch: Testing and Inspection

IGNITION SWITCH-ST [M/T]

The ignition switch-ST inputs a high signal to the ECM while the engine is cranking. The ECM provides fuel injection control, etc. at engine
start-up based on this signal.

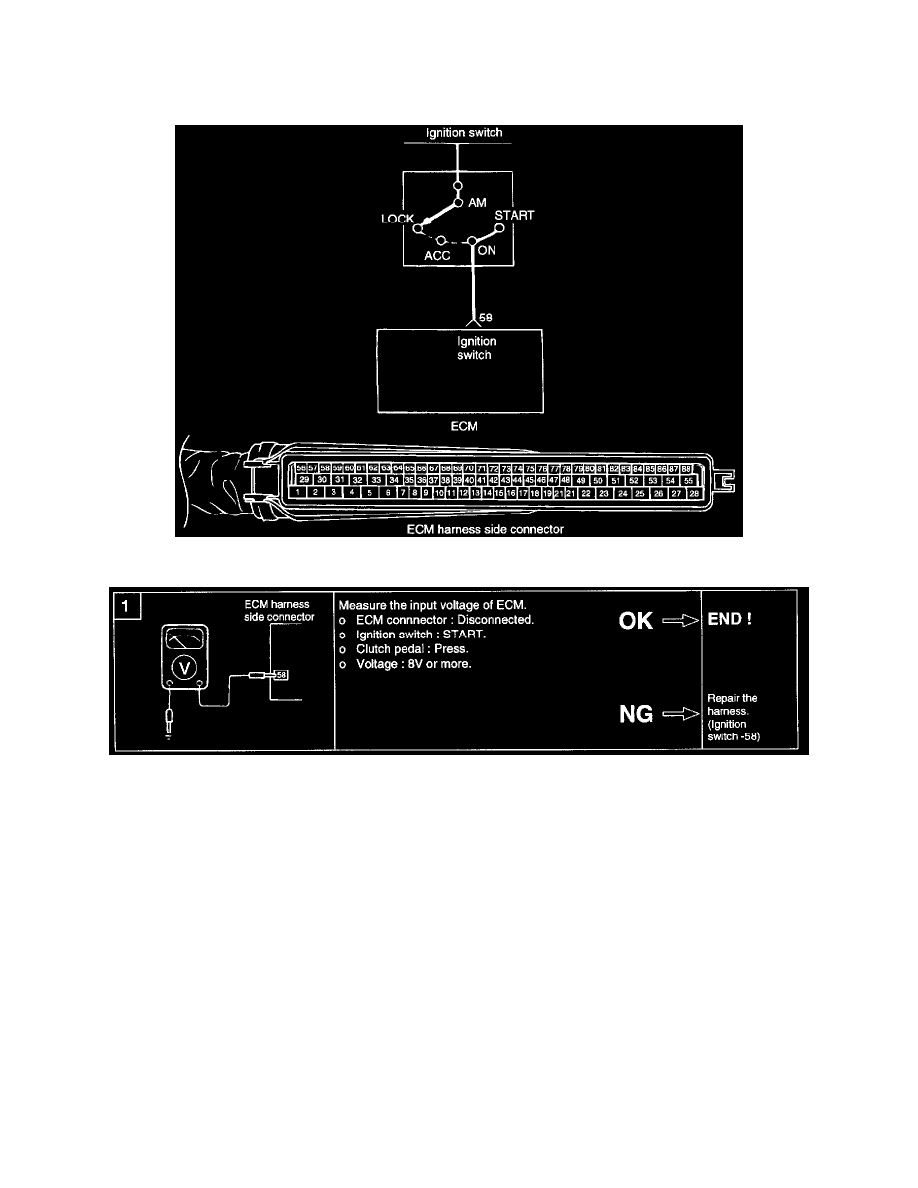

CIRCUIT DIAGRAM

HARNESS INSPECTION
