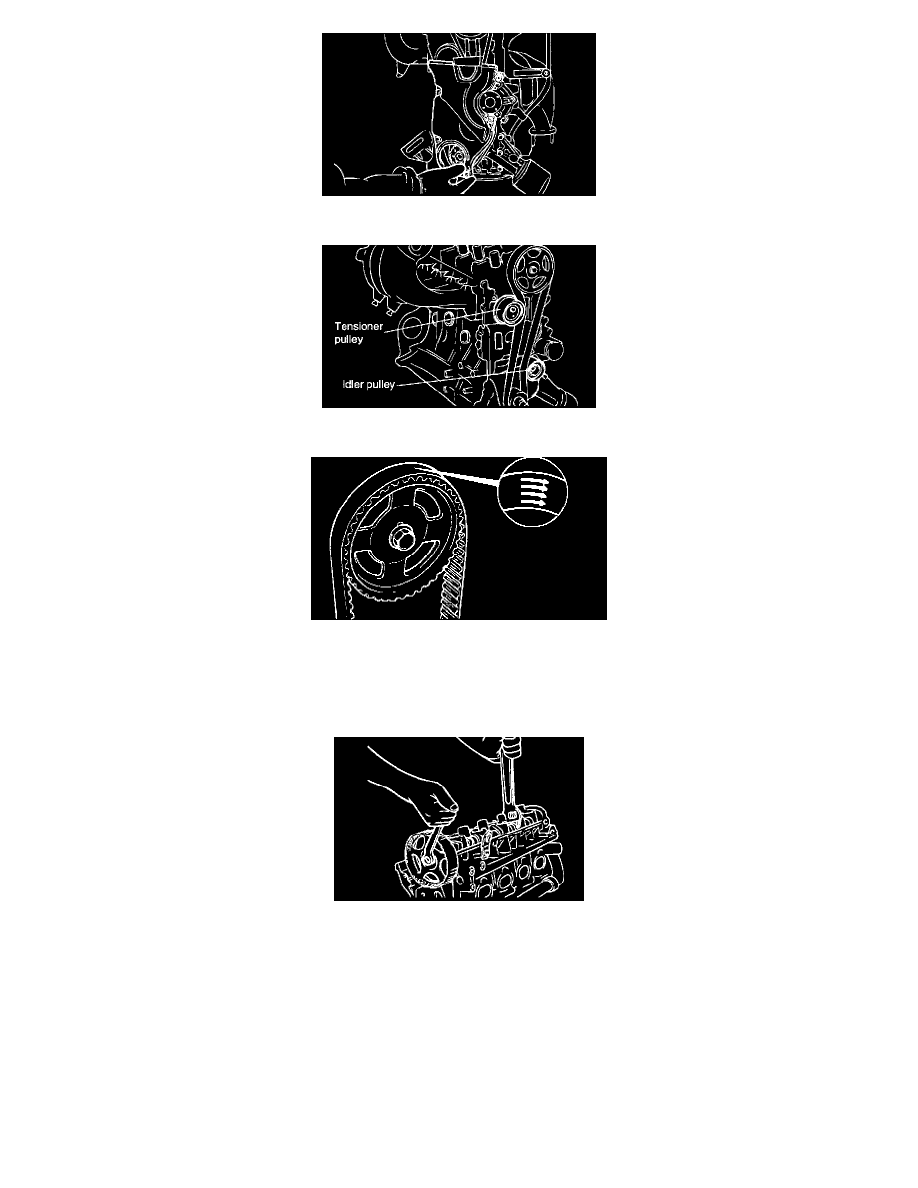

5. Remove the timing belt cover.

6. Remove the timing belt tensioner pulley.

NOTE:  If the timing belt is reused, make an arrow indicating the turning direction (or the front of the engine) to make sure that the belt is
reinstalled in the same direction as before.

7. Remove the timing belt.
8. Remove the idler pulley.

9. Remove the camshaft sprocket.

NOTE:  Be careful not to damage the cylinder head with the wrench.

10. Remove the crankshaft sprocket from crankshaft.

INSPECTION

SPROCKETS, TENSIONER PULLEY, AND IDLER PULLEY
1. Check the camshaft sprocket, crankshaft sprocket, tensioner pulley, and idler pulley for abnormal wear, cracks, or damage. Replace as necessary.
