6)

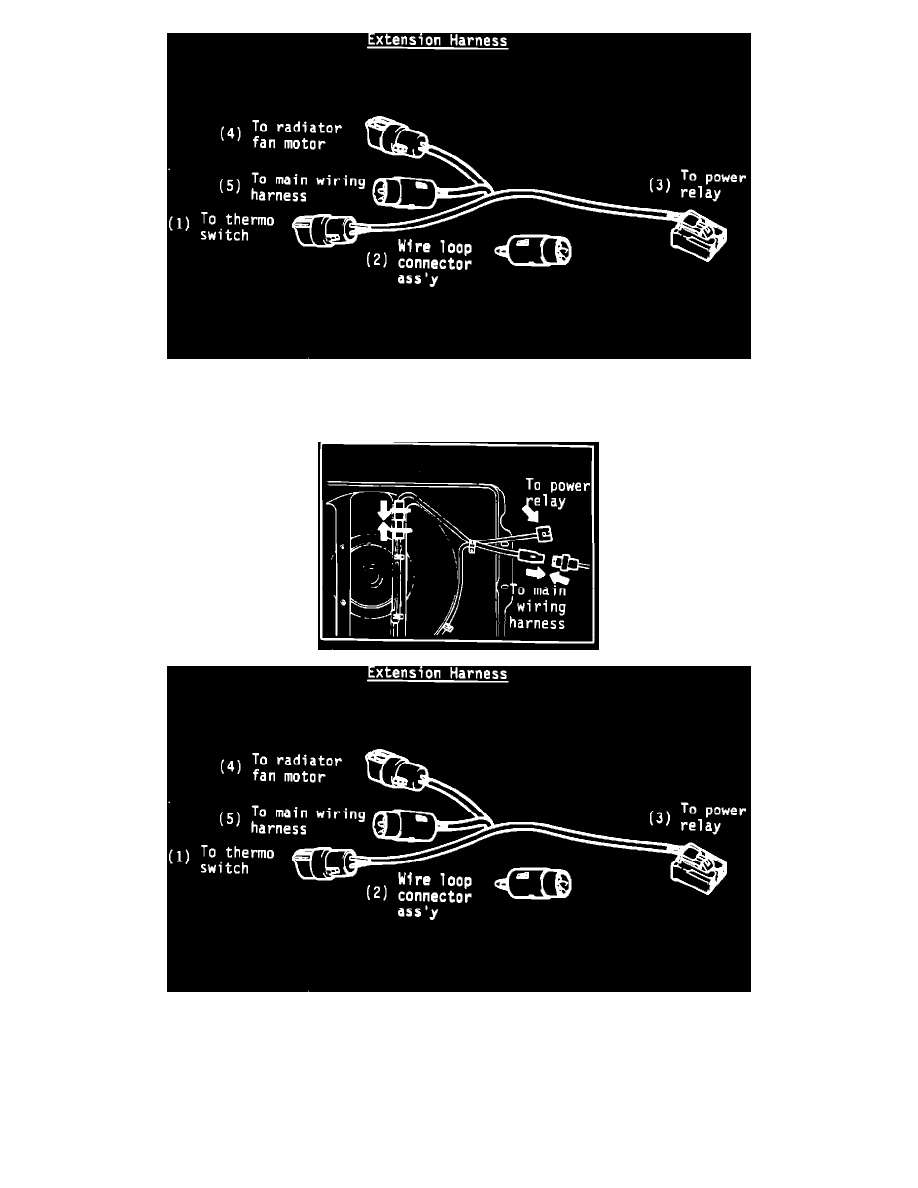

Extension Harness Connections A.) Connect the female connector with the long leads (1) to the thermo-switch.

B.) Install the short wire loop connector (2) into the connector on the thermo-switch side of the radiator fan motor.

C.) Connect the square connector

(3)

to the power relay previously installed on the right inner fender.

D.) Connect the female connector with the short leads (4) to the connector on the main harness side of the radiator fan motor.
