Windshield: Service and Repair

Windshield: Service and Repair

Replacement

Removal

NOTE:

-

Put on gloves to protect your hands.

-

Use seat covers to avoid damaging any surfaces.

1. Remove the following items.

A. Front pillar trim, both sides.
B. Windshield wiper arms and cowl cover .

2. Remove the windshield glass side molding.

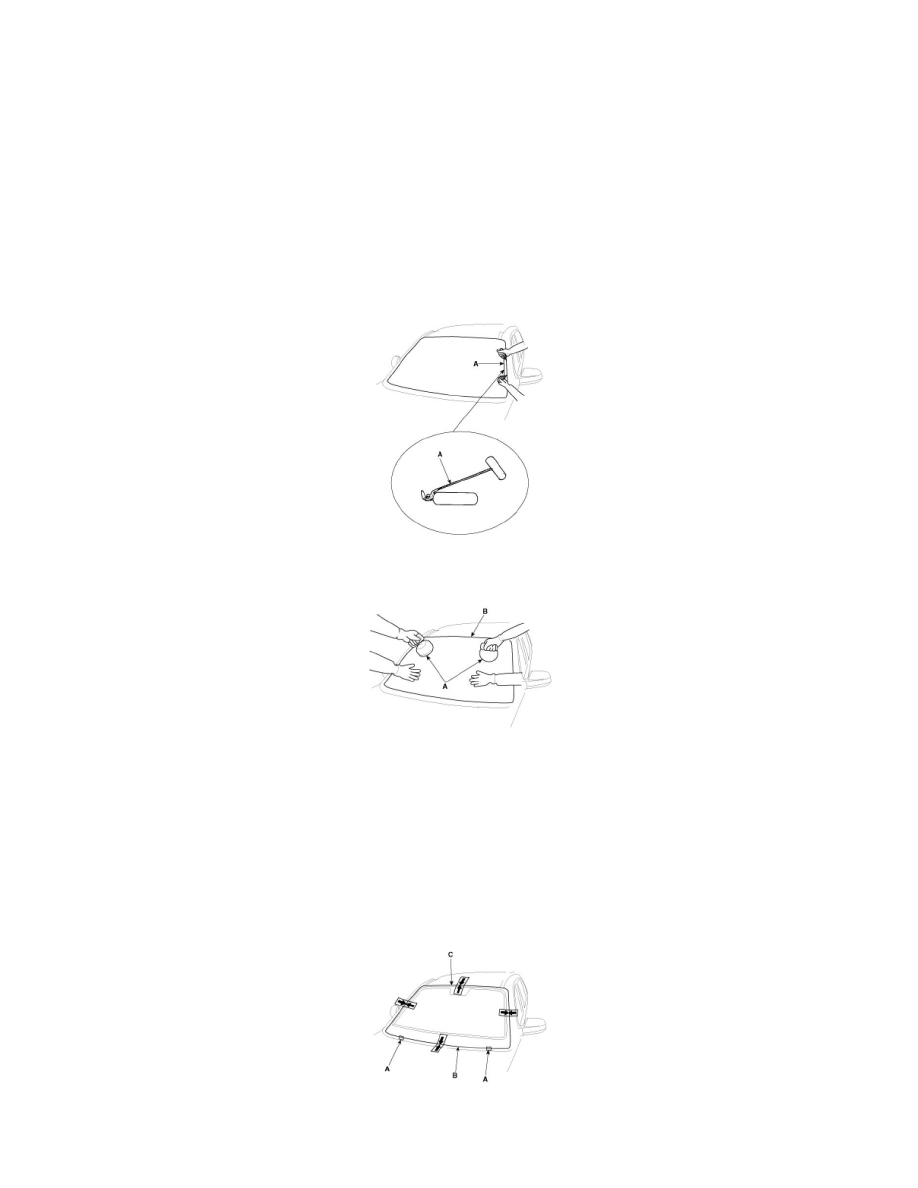

3. Cut out the windshield sealant using the sealant cutting tool (A)(09861-31100).

4. Remove the windshield (A) carefully using the glass holder (B).

Installtion

1. With a scraper, scrape the old adhesive smooth to a thickness of about 2mm (0.08 in.) on the bonding surface around the entire windshield opening

flange:
A. Do not scrape down to the painted surface of the body; damaged paint will interfere with proper bonding.
B. Remove the rubber dam and fasteners from the body.
C. Mask off surrounding surfaces before painting.

2. Clean the bonding surface with a sponge dampened in alcohol. After cleaning, keep oil, grease and water from getting on the clean surface.
3. Install the spacer (A) install the windshield glass (B) temporarily with marking sure to position them on the center, and then place the alignment

mark (C).

4. Remove the windshield.

5. With a sponge, apply a light coat of body primer to the original adhesive remaining around the windshield opening flange. Let the body primer dry

for at least 10 minutes.
