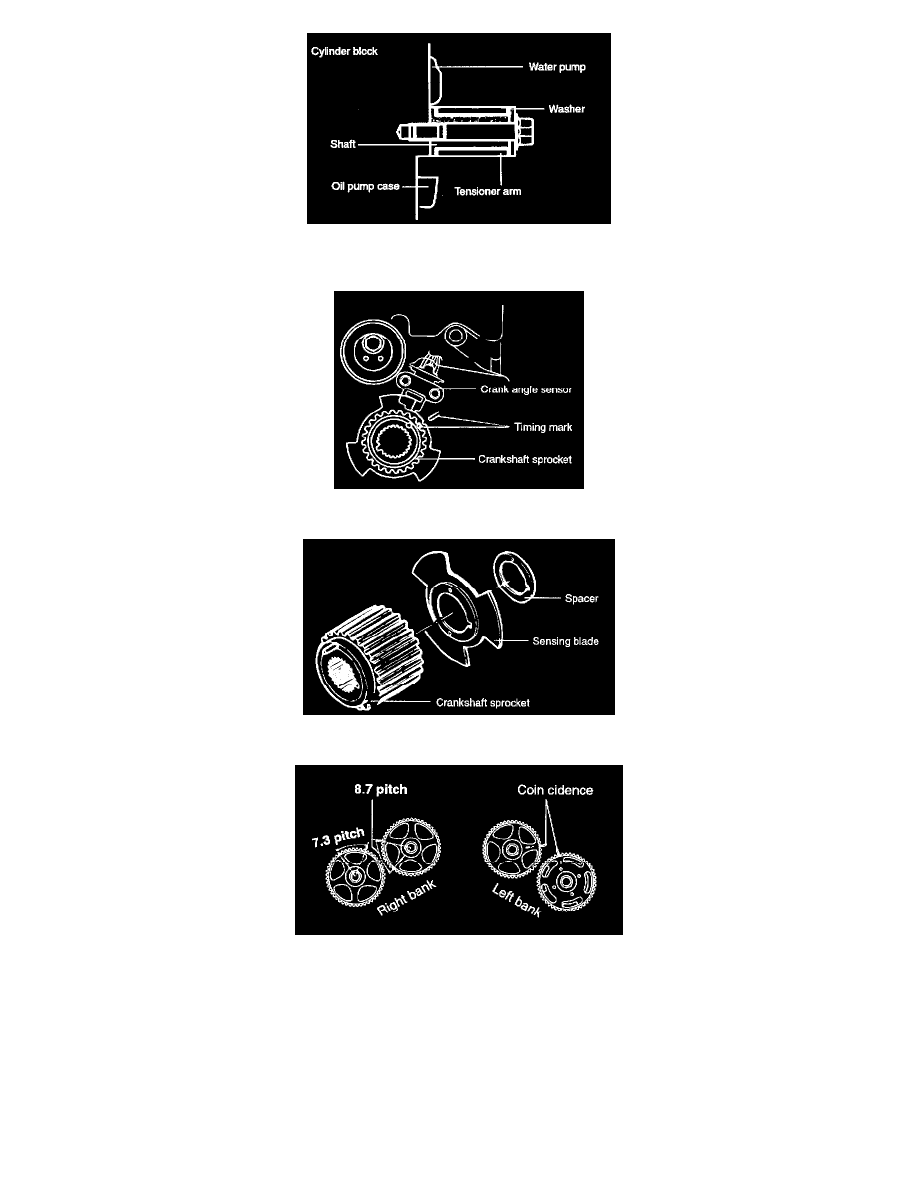

2. Install tensioner arm, shaft and plane washer to cylinder block.

Tightening torque: 35 - 55 Nm (350 - 550 kgf-cm)

3. Install crankshaft sprocket and align the timing mark.

CAUTION:  Be careful not to bend crankshaft sensing blade.

4. Install camshaft sprocket and adjust initial installation state as illustration.
