Page 4
background image

2. If backlash or an irregular noise is observed when rotating the pulley, replace the timing belt tensioner and idler pulley.

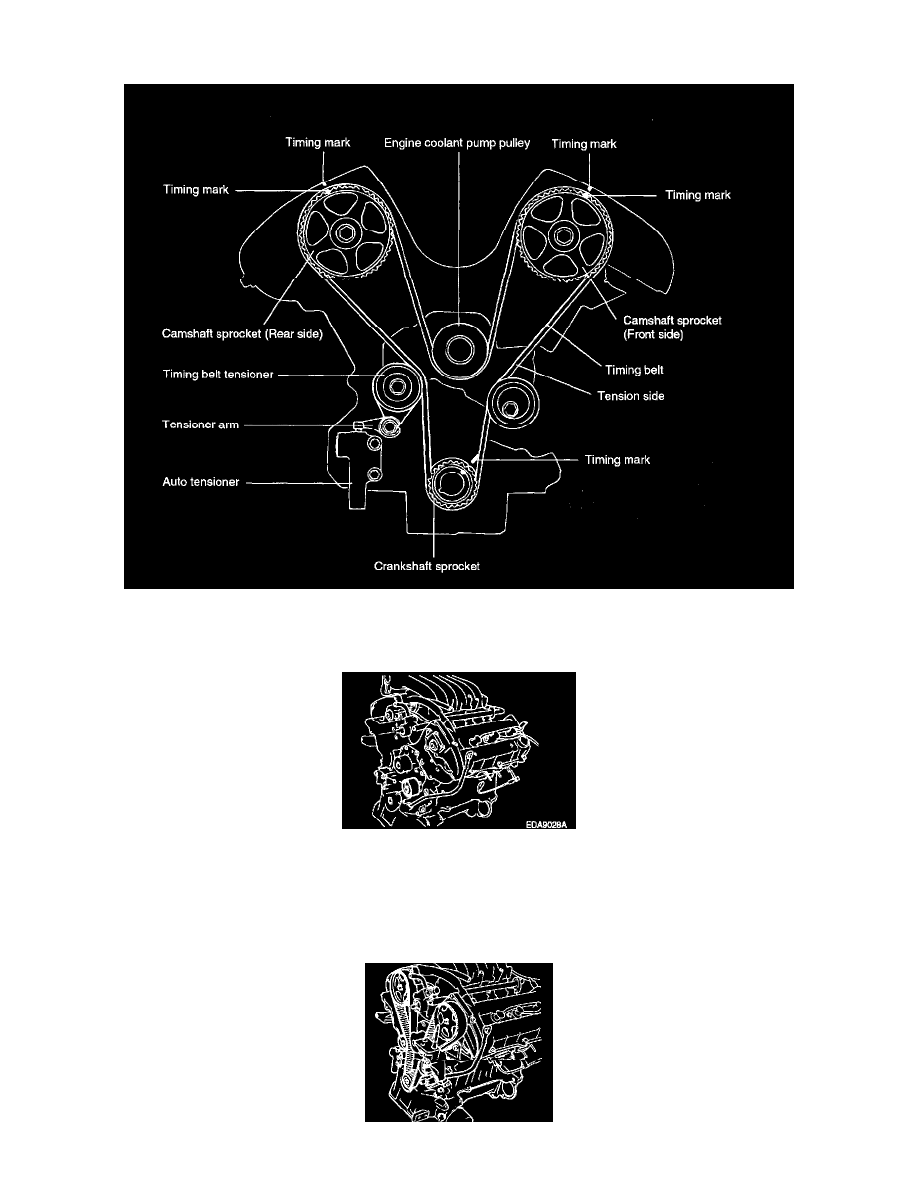

TIMING BELT

INSTALLATION

1. Install the idler pulley to water pump boss.

NOTE:  Insert and install the idler pulley to the roll pin that is pressed in the water pump boss.

2. Install the tensioner arm and plain washer to the cylinder block.
3. Install the tensioner pulley to the tensioner arm.
