Air Conditioning Switch: Description and Operation

PURPOSE

To allow the ECM to control the A/C operation, and make changes in the idle speed and fuel mixture due to the added engine load.

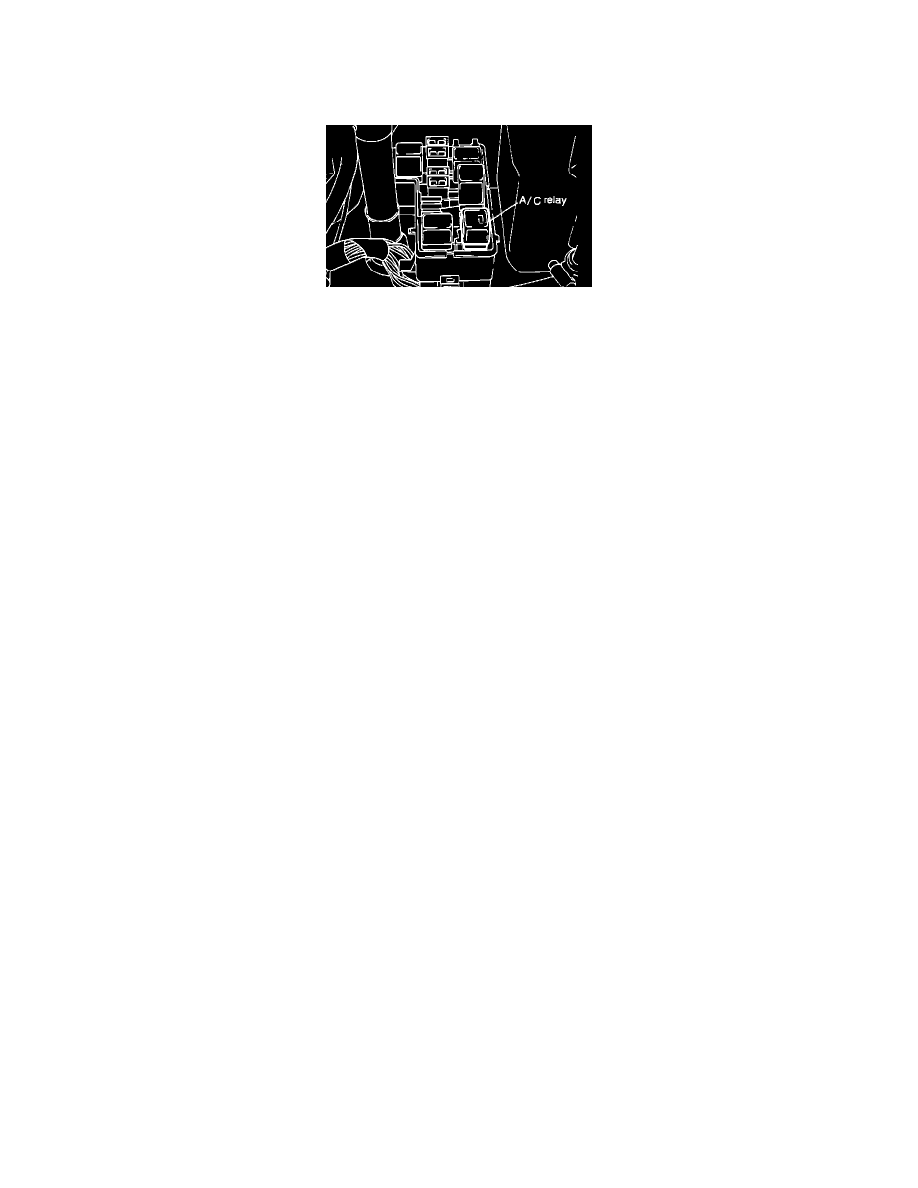

A/C Relay Location


LOCATION

In the relay box in the front of the drivers side engine compartment

OPERATION

When the A/C system is switched on, a voltage signal is supplied to the ECM.  The ECM determines if engine conditions are suitable for A/C operation
(idle speed, ignition timing and air/fuel mixture). If conditions are suitable for A/C operation, it supplies the ground circuit for the A/C relay coil. This
allows the relay to supply voltage to the compressor clutch.

The ECM also maintains the correct fuel mixture and idle speed during the operation of the A/C system.
