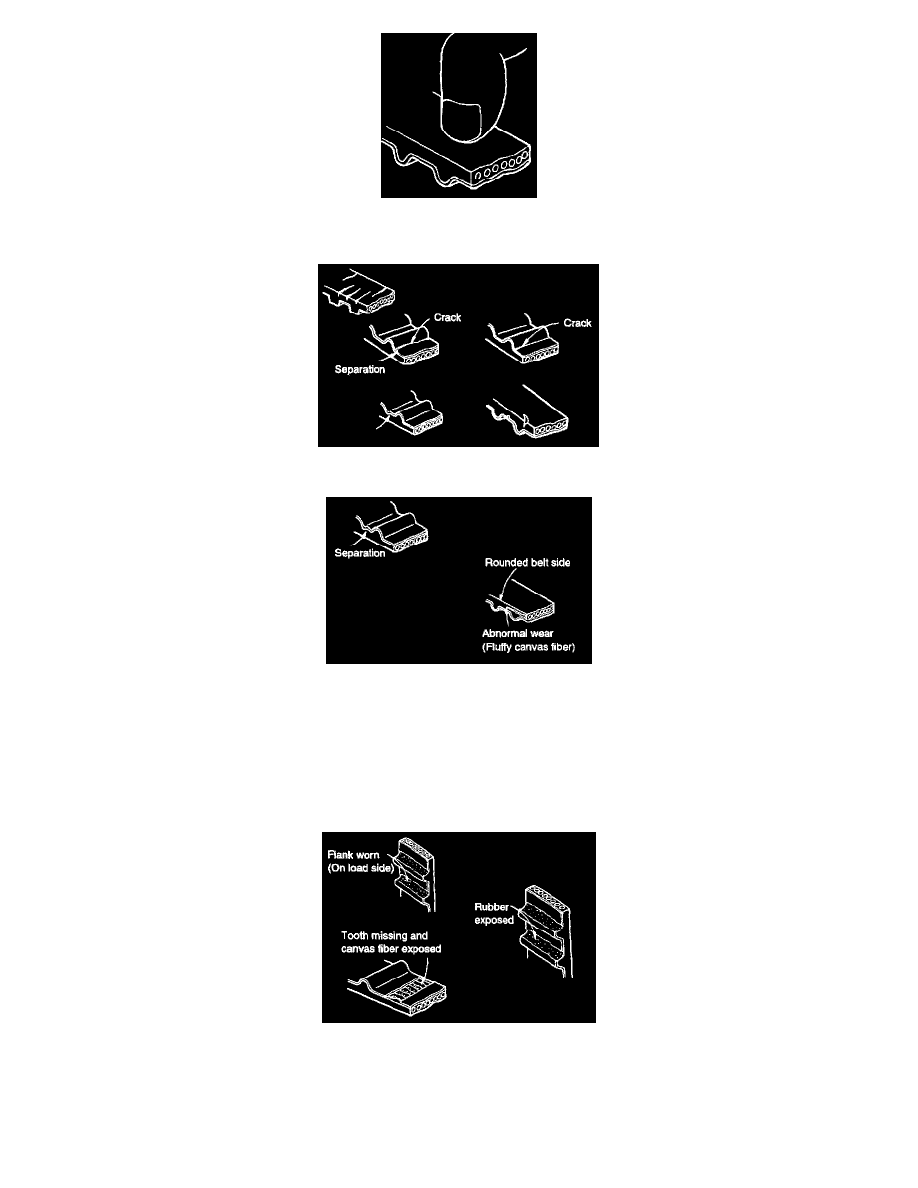

1) Hardened back surface of rubber Back surface is glossy, non-elastic and so hard that when the nail of your finger is pressed into it, no mark is

produced.

2) Cracked back surface of rubber.

3) Side of belt is badly worn.

NOTE:  A belt in good condition should have clear-cut sides as if it were cut with a sharp knife.

4) Teeth are badly worn out.

Initial stage: Canvas on load side of the tooth flank worn (faulty canvas fibers, rubber gone, color changed to white, and unclear canvas
texture)
Last stage: Canvas on the load side of the tooth flank worn down and rubber exposed (tooth width reduced).

5) Missing tooth
