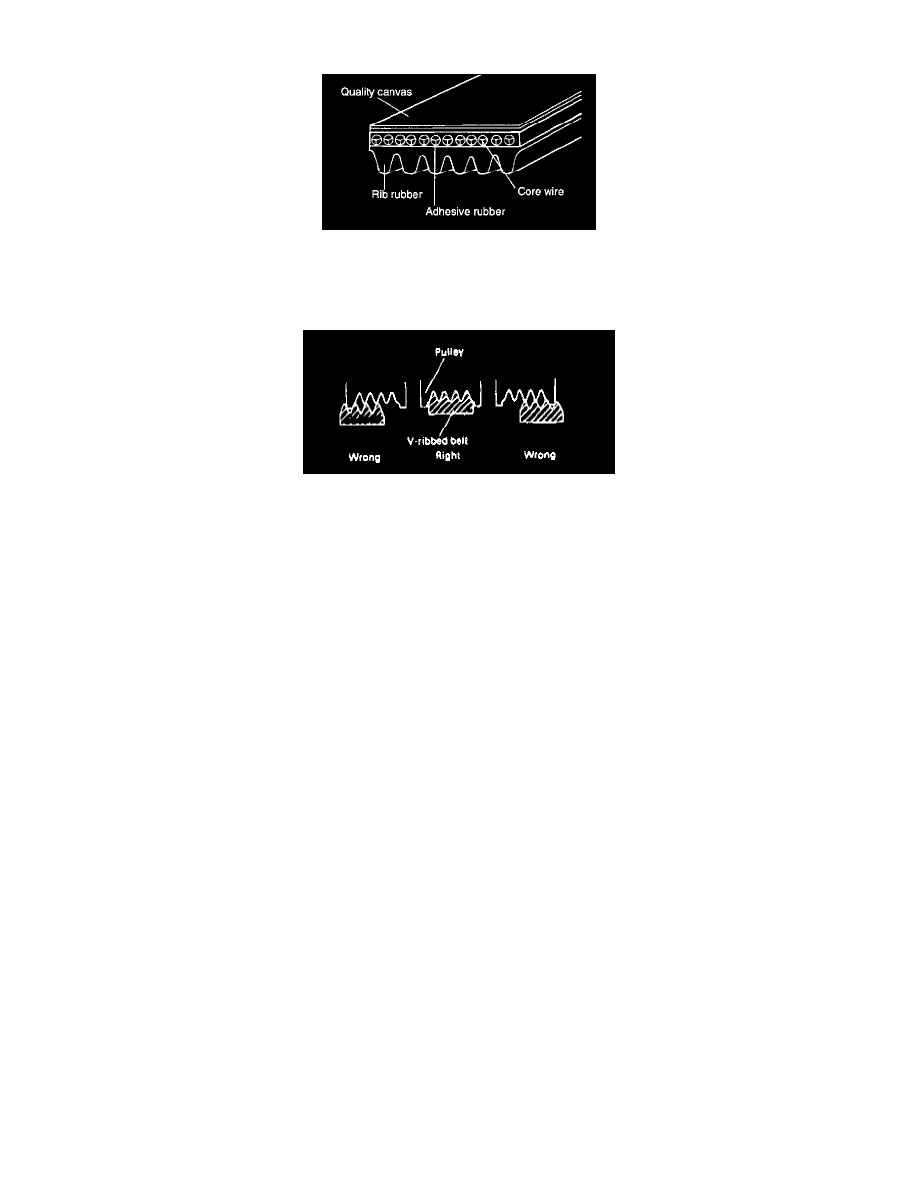

Drive Belt: Diagrams (page 2 of 2)

Drive Belt: Testing and Inspection

1. Check the belt surface for damage, peeling or cracks.
2. Check the belt surface for oil or grease.
3. Check the belt for worn or hardened areas.
4. Check the surface of the pulley for cracks or damage.

5. Check that the belts are not damaged and fit properly into the pulley grooves.

CAUTION:
-

When installing the V-ribbed belt, check that the V-ribs are properly aligned.

-

If noise or slippage is detected, check the belt for wear, damage, or breakage on the pulley contact surface, and check the pulley for scoring.

-

Check for the proper belt deflection measurement.
