A/T - No Movement in 'DRIVE' or 'REVERSE' (Control Module, A/T)

Control Module: Customer Interest
A/T - No Movement in 'DRIVE' or 'REVERSE'

Group: TRANSAXLE

Number: 05-40-016

Date: OCTOBER, 2005

Model: ALL

Subject:
AUTOMATIC TRANSAXLE - NO MOVEMENT IN DRIVE OR
REVERSE GEAR

DESCRIPTION:

If you are servicing a vehicle with no movement in drive or reverse gear, follow the procedure shown below:

REPAIR PROCEDURE:

1.

Check for DIG in both the "Engine" and "Automatic Transaxle" menus:

^

If DIG are found, refer to TSB 05-40-008 or 04-40-020 for repair guidance.

^

If no DIG are found, go to Step 2.

2.

Remove the dipstick and check the ATF for a strong burnt smell. If the smell does not provide conclusive results, remove the oil pan and check for
metal particles in the pan:

^

If a strong burnt smell or metal particles are found, replace the transaxle

^

If not, go to Step 3

NOTE:

ATF that is a dark brown or black color does not indicate an internal transaxle concern; do not replace the transaxle. SPIII may change color to a
dark brown after 10,000 to 25,000 miles in service. This change is normal for this type of ATF.

VERIFY THE RANGE SWITCH ADJUSTMENT:

3.

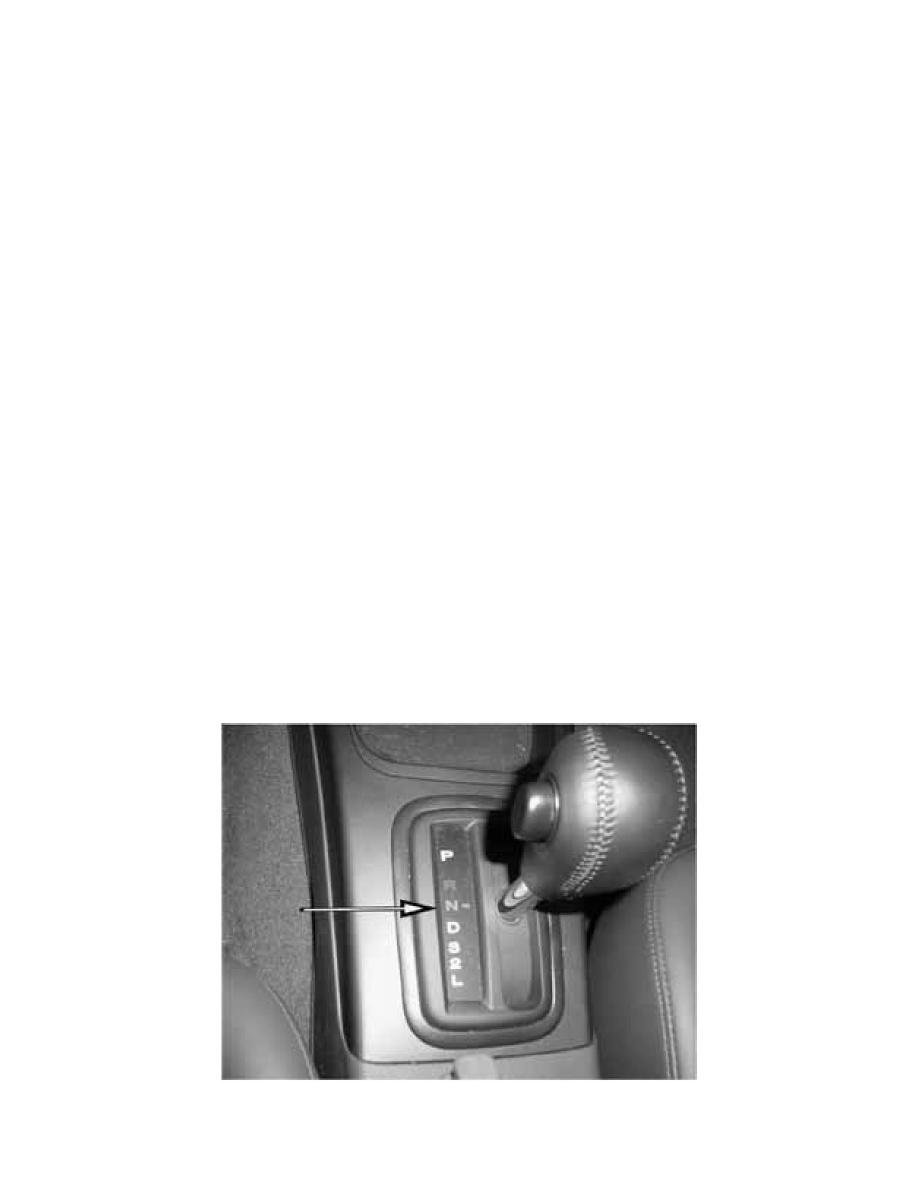

Move the shift lever to "N".
