Air Door Actuator / Motor Relay: Description and Operation
Temperature Actuator Potentiometer

TEMPERATURE ACTUATOR POTENTIOMETER

DESCRIPTION

General performance

-

Operating temp.:  -30 °C - +80 °C

-

Operating voltage:  DC 9 V - 16 V

-

Rated voltage:  DC 12 V

-

Rated load:  4 kgf/cm

Potentiometer specification

-

Rated voltage:  DC 12 V

-

Rated watt.:  0.25 W (at 40 °C )

-

Operation volt:  DC 5 V ± 0.5 V

-

Total resistance:  5 K Ohms ± 10%

Basic performance

-

Output lock torque:  Min 1.76 Nm (18 kgf/cm) (at DC 12 V)

-

Rated AMP:  Max. 150 mA

-

Lock Vol.:  Max. 400 ma

Potentiometer

-

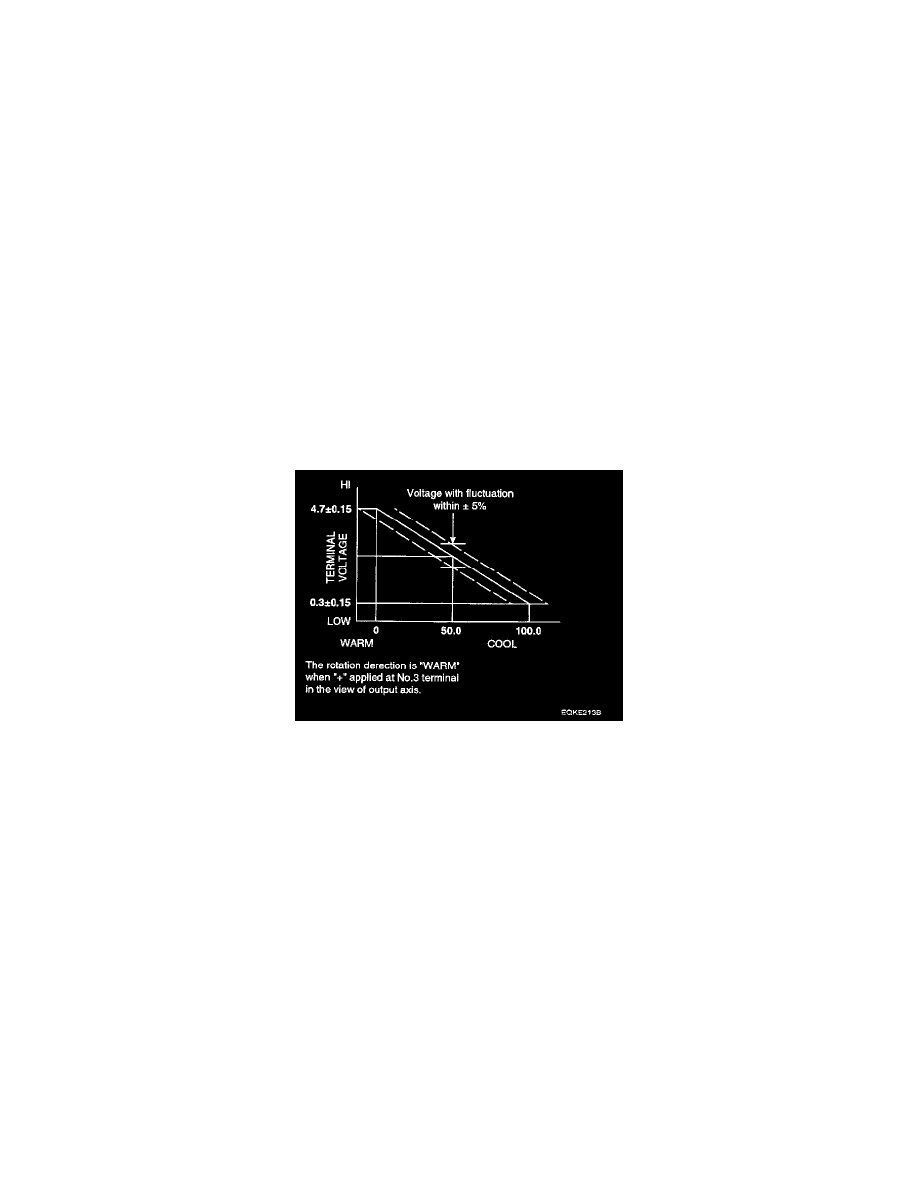

Characteristics
