Clutch Slave Cylinder: Service and Repair

CLUTCH RELEASE CYLINDER

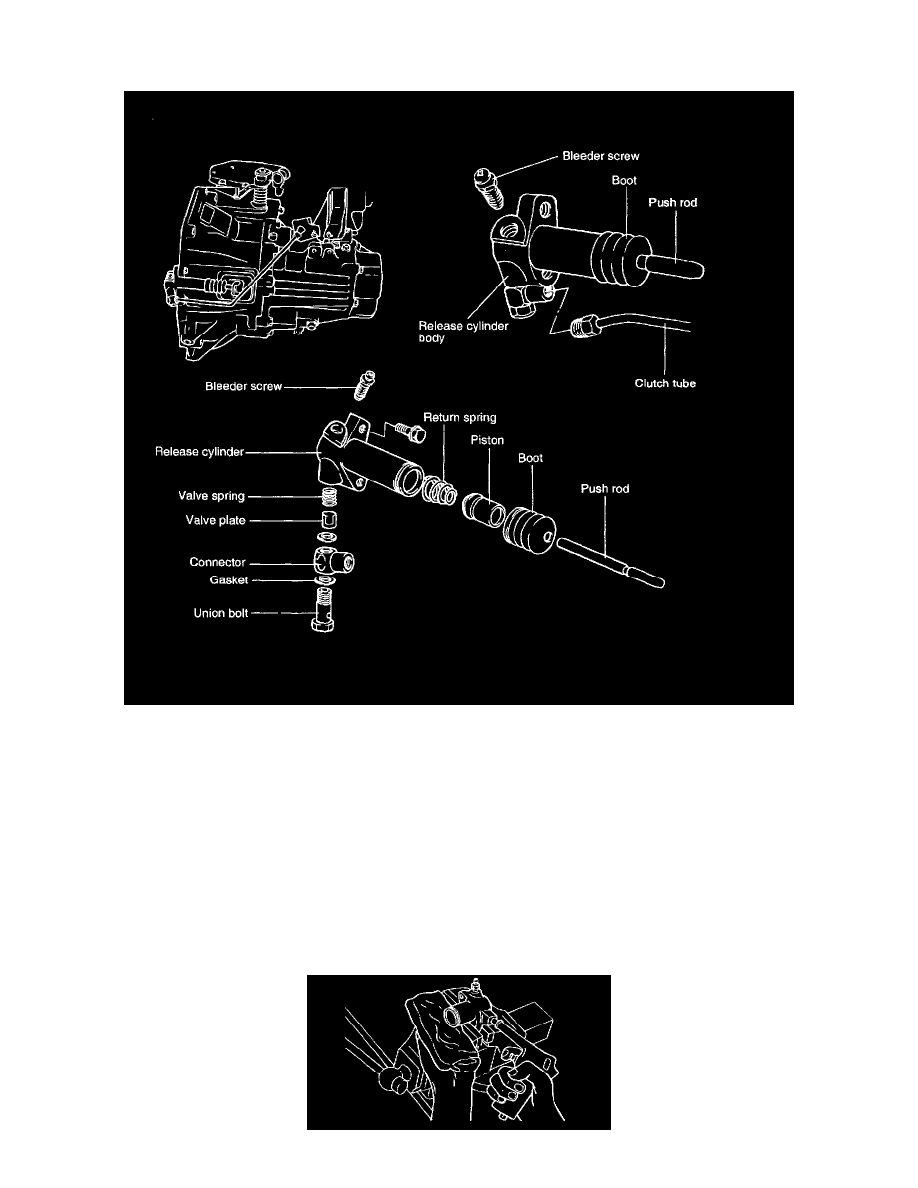

COMPONENTS

REMOVAL

1. Disconnect the clutch tube.
2. Remove the clutch release cylinder mounting bolt.

INSPECTION

1. Check the clutch release cylinder for fluid leakage.
2. Check the clutch release cylinder boots for damage.

DISASSEMBLY

1. Remove the clutch hose, valve plate, spring, push rod and boot.
2. Remove any dirt from the piston bore opening of the release cylinder.
3. Remove the piston from the release cylinder using compressed air.
